Description
Ce capteur de spectre, basé sur un AS7263, permet la mesure des longueurs d’ondes proches de l’infrarouge. Il mesure comment différents matériaux absorbent et réfléchissent la lumière.
Ce module communique avec un microcontrôleur type Arduino® ou compatible via le bus I2C ou une liaison série.
- Connectique: ce module est compatible avec les interfaces sans soudure Stemma QT d’Adafruit et Qwiic de Sparkfun. Cordon compatible non inclus, voir kits et connectique.
Ce capteur peut également être utilisé sans ces interfaces, via 6 pastilles femelles au pas de 2,54 mm. Ces pastilles peuvent accueillir un connecteur de type MH-100 à souder par vos soins.
Les modules STEMMA QT et Qwiic comportent deux connecteurs permettant la mise en cascade de plusieurs modules compatibles.
- Programmation: Sparkfun met à disposition un guide d’utilisation complet, uniquement en anglais, avec librairie et exemples de codes Arduino et Python, voir fiche technique.

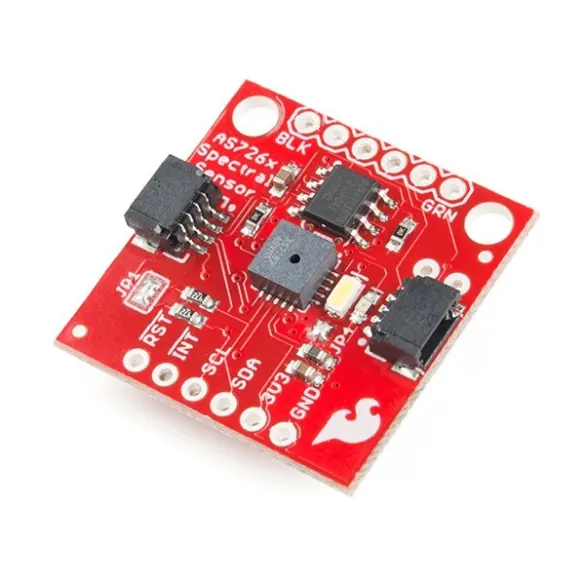

Ce capteur permet de détecter les longueurs d’ondes proches de l’infrarouge à l’inverse du module SEN-14347 qui détecte les longueurs d’ondes visibles.
Caractéristiques:
- Alimentation: 2,7 à 3,6 Vcc
- Plages de mesure: 610, 680, 730, 760, 810 et 860 nm
- Interfaces:
– I2C sur connecteur Qwiic/Stemma QT et sur pastilles à souder
– série sur pastilles à souder - Adresse I2C: 0x49
- Sortie 16 bits
- Dimensions: 26 x 26 mm
Référence Sparkfun: SEN-14351
Photos CC BY 2.0
Ce capteur de spectre, basé sur un AS7263, permet la mesure des longueurs d’ondes proches de l’infrarouge. Il mesure comment différents matériaux absorbent et réfléchissent la lumière.
Ce module communique avec un microcontrôleur type Arduino® ou compatible via le bus I2C ou une liaison série.
- Connectique: ce module est compatible avec les interfaces sans soudure Stemma QT d’Adafruit et Qwiic de Sparkfun. Cordon compatible non inclus, voir kits et connectique.
Ce capteur peut également être utilisé sans ces interfaces, via 6 pastilles femelles au pas de 2,54 mm. Ces pastilles peuvent accueillir un connecteur de type MH-100 à souder par vos soins.
Les modules STEMMA QT et Qwiic comportent deux connecteurs permettant la mise en cascade de plusieurs modules compatibles.
- Programmation: Sparkfun met à disposition un guide d’utilisation complet, uniquement en anglais, avec librairie et exemples de codes Arduino et Python, voir fiche technique.
Ce capteur permet de détecter les longueurs d’ondes proches de l’infrarouge à l’inverse du module SEN-14347 qui détecte les longueurs d’ondes visibles.
Caractéristiques:
- Alimentation: 2,7 à 3,6 Vcc
- Plages de mesure: 610, 680, 730, 760, 810 et 860 nm
- Interfaces:
– I2C sur connecteur Qwiic/Stemma QT et sur pastilles à souder
– série sur pastilles à souder - Adresse I2C: 0x49
- Sortie 16 bits
- Dimensions: 26 x 26 mm
Référence Sparkfun: SEN-14351
Photos CC BY 2.0
