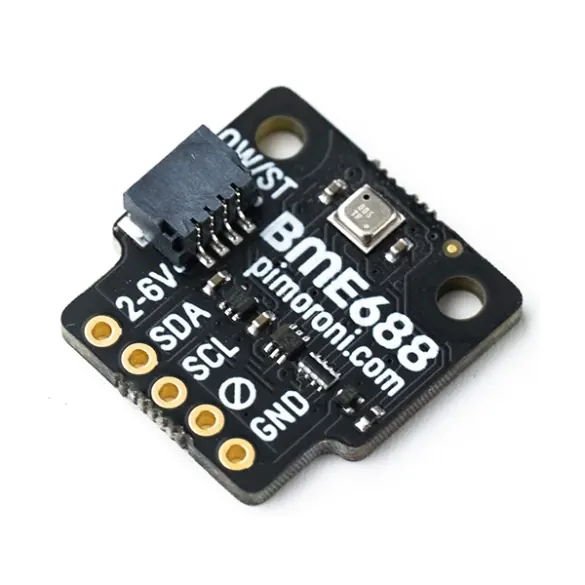

Capteur qualité de l’air 4-en-1 PIM575

Description

Présentation et fonctionnalités :

Module basé sur un capteur haute précision BME688 prévu pour mesurer plusieurs données environnementales.

Mesures possibles :
– la qualité de l’air
– l’équivalent CO2
– la température ambiante
– la pression atmosphérique
– le taux d’humidité ambiant

Programmation et communication :

Ce capteur est compatible :
– Raspberry Pi via la librairie Python disponible
– Raspberry Pi Pico ou carte basées sur un RP2040 via les librairies C++ et MicroPython disponibles
– une librairie C permet la réalisation de projets avancés, voir Github Bosch Sensortec
– avec le logiciel de Bosch, vous pouvez analyser la lecture de gaz.

Connectique :

Ce capteur peut s’utiliser :
– sur la platine Breakout Garden de Pimoroni pour Raspberry Pi
– avec des HATs ou shields des systèmes Qwiic et Stemma QT (cordon à prévoir)
– en soudant les connecteurs mâles ou femelles inclus.

Contenu :

– 1 x capteur BME688
– 1 x connecteur mâle à souder 1 x 5 cts
– 1 x connecteur femelle à souder 1 x 5 cts

Remarque :

Le capteur nécessite un temps de préchauffage d’environ 20 min et les lectures peuvent prendre plusieurs minutes pour se stabiliser.

Caractéristiques :

• Alimentation : 3,3 à 5 Vcc
• Interface : I2C
• Plages de mesure BME688:
  – pression: 300 à 1100 hPa
  – température: -40 à 85 °C
  – humidité: 0 à 100 %RH
  – index de qualité de l’air: 0 à 500
  – eCO2: 250 à 40000 ppm
• Temps de démarrage : 20 min
• Adresses : 0x76 ou 0x77
• Dimensions : 19 x 19 x 5 mm

Référence Pimoroni : PIM575
