Description
Présentation et fonctionnalités :

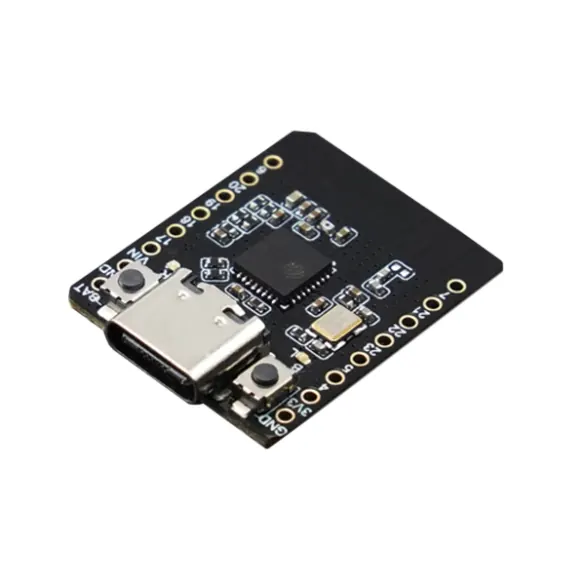

la carte de développement Beetle CM-32U4 est basée sur un microcontrôleur ESP32-C6 avec interfaces WiFi 6, Bluetooth 5, Zigbee 3.0 et Thread 1.3.
Elle est économique, compacte et polyvalente et s’intègre facilement dans des projets IoT variés grâce à ses nombreuses interfaces et sa compatibilité Arduino.
Cette carte faible consommation, peut être alimentée par un accu LiPo rechargeable via son port USB Type-C (cordon USB non inclus).
Programmation et communication :
La Beetle peut être programmée avec l’IDE Arduino via son port USB Type-C (cordon a prévoir).
Une extension, des librairies et des exemples de codes sont disponibles en fiche technique.
Connectique :
Les E/S (digitales, I2C, UART, etc) de l’ESP32-C6 sont accessibles sur des pastilles (connecteur M/M à souder inclus).
L’accu LiPo se connecte également sur les broches latérales de la carte.
Exemples d’application :
Badge électronique, bouton connecté, éclairage intelligent, appareil interactif, etc.
Contenu :
– 1 x carte Beetle ESP32-C
– 2 x connecteurs M/M à souder
Remarques :
La connectique pour accu LiPo est à réaliser par vos soins, voir nos connecteurs et cordons JST.
Les entrées/sorties sont uniquement compatibles 3,3 Vcc. Une tension supérieure endommagerait la carte.
Caractéristiques :
- Alimentation :
– 5 Vcc via le port USB Type-C
– 5 Vcc via la broche Vin
– 3,7 Vcc via un accu LiPo à raccorder sur la broche BAT - Courant de charge : 500 mA
- Microcontrôleur ESP32-C6 :
– microprocesseur RISC-V à 160 MHz
– mémoire SRAM : 512 KB
– mémoire ROM : 320 KB
– mémoire Flash : 4 MB
– mémoire SRAM RTC : 16 KB
– compatible USB 2.0 CDC - Interfaces sans fil :
– WiFi 2,4 GHz 802.11 b/g/n (station, SoftAP, SoftAP+Station)
– Bluetooth 5 compatible BLE et Mesh
– Zigbee 3.0 (compatible Thread 1.3) - 13 E/S digitales comprenant :
– 6 x PWM
– 1 x I2C
– 1 x UART
– 1 x I2S
– 1 x SPI - Sortie 5 Vcc
- LEDs d’indication : alimentation, état et charge
- Broche reset
- Température de service : -10 à 60 °C
- Dimensions : 25 x 20,5 mm
Référence DFRobot : DFR1117
Présentation et fonctionnalités :
la carte de développement Beetle CM-32U4 est basée sur un microcontrôleur ESP32-C6 avec interfaces WiFi 6, Bluetooth 5, Zigbee 3.0 et Thread 1.3.
Elle est économique, compacte et polyvalente et s’intègre facilement dans des projets IoT variés grâce à ses nombreuses interfaces et sa compatibilité Arduino.
Cette carte faible consommation, peut être alimentée par un accu LiPo rechargeable via son port USB Type-C (cordon USB non inclus).
Programmation et communication :
La Beetle peut être programmée avec l’IDE Arduino via son port USB Type-C (cordon a prévoir).
Une extension, des librairies et des exemples de codes sont disponibles en fiche technique.
Connectique :
Les E/S (digitales, I2C, UART, etc) de l’ESP32-C6 sont accessibles sur des pastilles (connecteur M/M à souder inclus).
L’accu LiPo se connecte également sur les broches latérales de la carte.
Exemples d’application :
Badge électronique, bouton connecté, éclairage intelligent, appareil interactif, etc.
Contenu :
– 1 x carte Beetle ESP32-C
– 2 x connecteurs M/M à souder
Remarques :
La connectique pour accu LiPo est à réaliser par vos soins, voir nos connecteurs et cordons JST.
Les entrées/sorties sont uniquement compatibles 3,3 Vcc. Une tension supérieure endommagerait la carte.
Caractéristiques :
- Alimentation :
– 5 Vcc via le port USB Type-C
– 5 Vcc via la broche Vin
– 3,7 Vcc via un accu LiPo à raccorder sur la broche BAT - Courant de charge : 500 mA
- Microcontrôleur ESP32-C6 :
– microprocesseur RISC-V à 160 MHz
– mémoire SRAM : 512 KB
– mémoire ROM : 320 KB
– mémoire Flash : 4 MB
– mémoire SRAM RTC : 16 KB
– compatible USB 2.0 CDC - Interfaces sans fil :
– WiFi 2,4 GHz 802.11 b/g/n (station, SoftAP, SoftAP+Station)
– Bluetooth 5 compatible BLE et Mesh
– Zigbee 3.0 (compatible Thread 1.3) - 13 E/S digitales comprenant :
– 6 x PWM
– 1 x I2C
– 1 x UART
– 1 x I2S
– 1 x SPI - Sortie 5 Vcc
- LEDs d’indication : alimentation, état et charge
- Broche reset
- Température de service : -10 à 60 °C
- Dimensions : 25 x 20,5 mm
Référence DFRobot : DFR1117
