Description

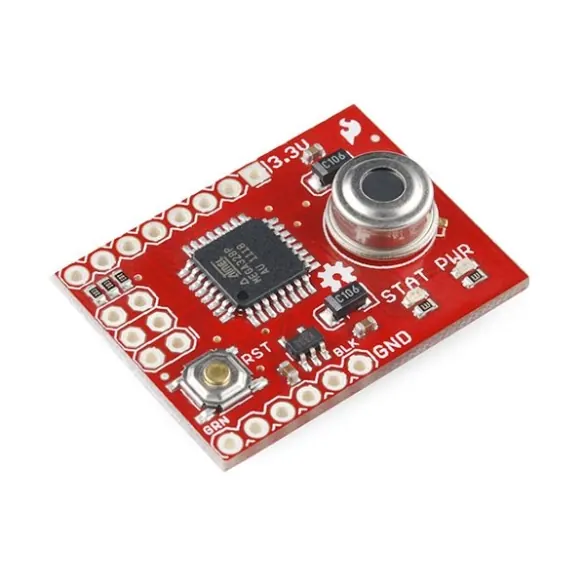

Carte de développement basée sur un thermomètre IR MLX90614 associé à un ATmega328 3,3 Vcc 8 MHz. Le MLX90614 est un capteur de température infrarouge permettant de mesurer une température ambiante et la température d’un objet.
Ce microcontrôleur embarque un bootloader autorisant sa programmation grâce à l’IDE Arduino via une liaison FTDI (convertisseur série-USB non inclus, voir GT1125).
L’ATmega328 propose un accès au bus I2C, à l’interface UART, à l’interface SPI, à plusieurs entrées analogiques et à plusieurs E/S digitales.
Sparkfun met à disposition un guide d’utilisation complet incluant une librairie Arduino et plusieurs exemples de programmes, voir guide d’utilisation.
Remarque: les E/S de cette carte sont uniquement compatibles avec le niveau logique 3,3 Vcc. Une tension supérieure endommagerait immédiatement la carte.
Caractéristiques principales:
- Alimentation: 3,3 Vcc
- Microcontrôleur: ATmega328 avec bootloader STK500 compatible Arduino
- Interfaces réparties sur 11 GPIO:
– 6 entrées analogiques
– 7 E/S digitales
– I2C, série et SPI - LED d’alimentation
Caractéristiques MLX90614:
- Consommation: 1,5 mA
- Plage de mesure: -70 à 380 °C
- Résolution: 0,01 °C
- Précision: 0,5 °C (entre 0 et 50 °C)
- Interface: I2C
- Angle de mesure: 5 °
Référence Sparkfun: SEN-10740
Photos CC BY-NC-SA 3.0
