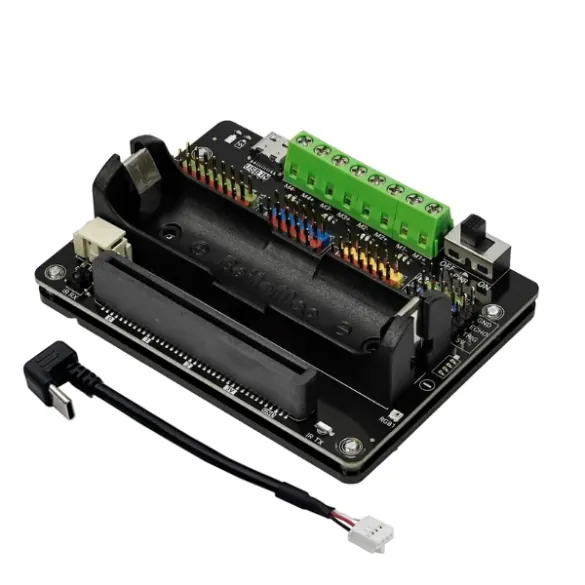

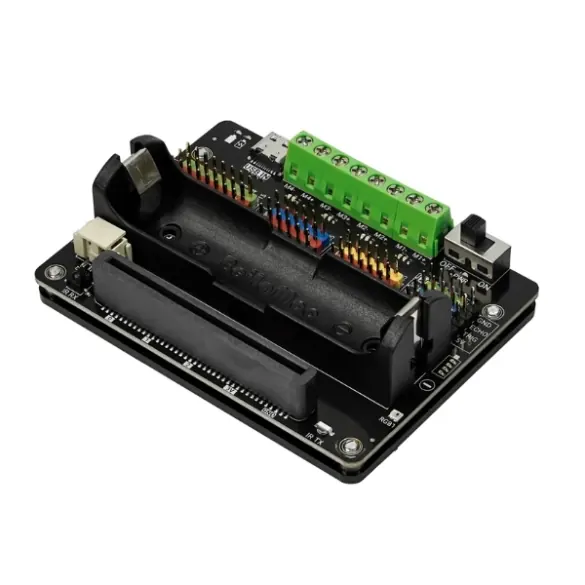

Carte expansion Unihiker K10 DFR1216

Description

Présentation et fonctionnalités :

Cette platine Expansion Board pour UNIHIKER K10 et micro:bit est une carte d’extension modulable conçue pour du prototypage et des projets robotiques. Elle combine un pilote de moteur, une alimentation avec support pour accu Li-Ion 18650 et de nombreuses E/S Gravity.

Alimentation :

• Support pour batterie 18650 (3,7 Vcc) avec circuit de charge intégré et indicateur de niveau à LEDs.
• Entrée USB Type-C (5 Vcc) : pour alimentation externe et recharge.
• LEDs : état de charge, niveau de batterie, alimentation et sens des moteurs.

Moteurs et servomoteurs :

• Driver pour 4 moteurs CC (1,5 A maxi par moteur) à connecter sur borniers à vis.
• 6 sorties servomoteurs sur connecteurs 3 contacts

Interfaces :

• 8 broches GPIO via le connecteur Edge des cartes micro:bit ou Unihiker.
• 6 broches GPIO supplémentaires : digitale et analogique.
• Bus I2C : trois interfaces à 3,3 V et une interface I2C en 5 V.
• Interface pour capteurs à ultrasons 5 V (Trigger et Echo).

Autres : 2 x LEDs RGB programmables (WS2812) et émetteur/récepteur infrarouge.
