Description
Présentation et fonctionnalités :

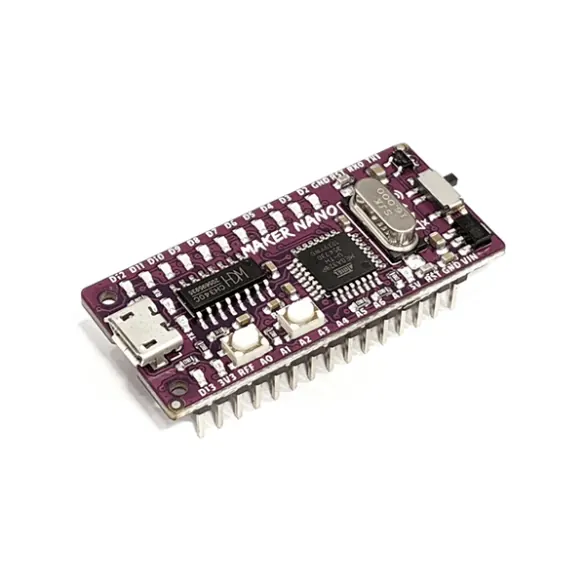

Carte Maker Nano basée sur un ATMega328P compatible Arduino Nano®, idéale pour la réalisation de projets compacts.
Cette carte comporte 12 LEDs bleues programmables, un bouton-poussoir programmable et un buzzer.
Programmation et communication :
La Maker Nano se programme depuis son port micro-USB avec le logiciel Arduino disponible en téléchargement (cordon à prévoir).
Connectique :
Le brochage est entièrement compatible avec la carte Arduino Nano®.
Les entrées et sorties sont accessibles sur deux rangées de connecteurs mâles situées sous la carte.
Remarque :
La programmation de cette carte nécessite l’installation d’un driver pour le circuit USB-série CH340, voir fiche technique.
Caractéristiques :
- Alimentation :
– 5 Vcc via le port micro-USB
– 7 à 30 Vcc sur la broche Vin - Microprocesseur : ATmega328P
- Mémoire flash : 32 kB
- Mémoire SRAM : 2 kB
- Mémoire EEPROM : 1 kB
- 20 broches d’E/S digitales comprenant :
– 6 x PWM
– 8 x entrées analogiques 10 bits
– bus série, I2C et SPI
– 2 x broches d’interruption - 12 x LEDs bleus programmables : D2 à D13
- 1 x bouton-poussoir : D2 (désactivable via inverseur)
- 1 x buzzer : D8
- Sortie 5 Vcc/100 mA maxi
- Sortie 3,3 Vcc/50 mA maxi
- Intensité par E/S : 40 mA
- Cadencement : 16 MHz
- Dimensions : 46 x 21 mm
Référence Cytron : Maker Nano
