Description

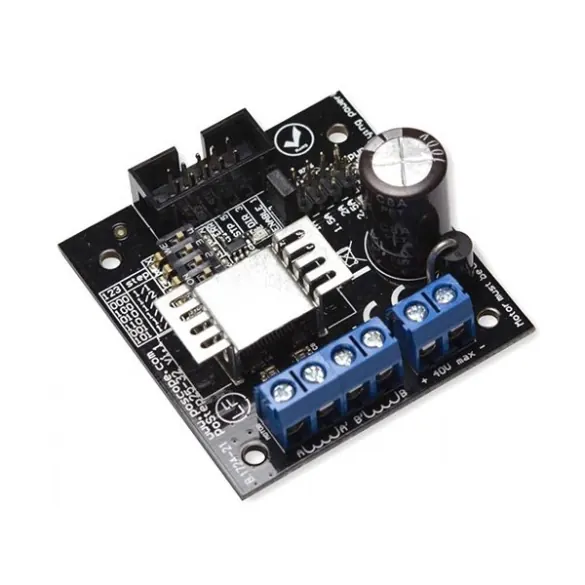

Module de commande de moteur pas-à-pas bipolaire 1,5 A à raccorder sur la carte PoKey57CNC via une nappe 10 broches (non incluse).
Cette carte couplée à la carte PoKeys de Polabs permet la réalisation d’une machine CNC. Il faut autant de cartes de commande qu’il y a de moteurs prévus sur la machine CNC.
Ce module dispose de plusieurs modes de fonctionnement « microsteps »: pas complet, demi-pas, quart de pas, 1/8 de pas, 1/16 de pas ou 1/32 de pas.
Sélection du courant par cavalier. Entrées compatibles 3,3 et 5 Vcc. Permet le pilotage de moteurs pas-à-pas 4, 6 et 8 fils via le câblage adéquat (indiqué en fiche technique).
Ce module peut aussi être piloté via un microcontrôleur classique type Arduino via les broches STEP et DIR.
Remarque: il est impératif de connecter le moteur pas-à-pas avant la mise sous tension de la carte.
Caractéristiques:
- Alimentation: 9 à 30 Vcc
- Sortie par phase: 1,5 A (2,5 avec ventilateur)
- Fréquence maxi: 250 KHz
- Température de service: 0 à 70 °C
- Leds d’indications
- Dimensions: 50 x 52 mm
Référence Polabs: PoStep25-32
Module de commande de moteur pas-à-pas bipolaire 1,5 A à raccorder sur la carte PoKey57CNC via une nappe 10 broches (non incluse).
Cette carte couplée à la carte PoKeys de Polabs permet la réalisation d’une machine CNC. Il faut autant de cartes de commande qu’il y a de moteurs prévus sur la machine CNC.
Ce module dispose de plusieurs modes de fonctionnement « microsteps »: pas complet, demi-pas, quart de pas, 1/8 de pas, 1/16 de pas ou 1/32 de pas.
Sélection du courant par cavalier. Entrées compatibles 3,3 et 5 Vcc. Permet le pilotage de moteurs pas-à-pas 4, 6 et 8 fils via le câblage adéquat (indiqué en fiche technique).
Ce module peut aussi être piloté via un microcontrôleur classique type Arduino via les broches STEP et DIR.
Remarque: il est impératif de connecter le moteur pas-à-pas avant la mise sous tension de la carte.
Caractéristiques:
- Alimentation: 9 à 30 Vcc
- Sortie par phase: 1,5 A (2,5 avec ventilateur)
- Fréquence maxi: 250 KHz
- Température de service: 0 à 70 °C
- Leds d’indications
- Dimensions: 50 x 52 mm
Référence Polabs: PoStep25-32
