Description

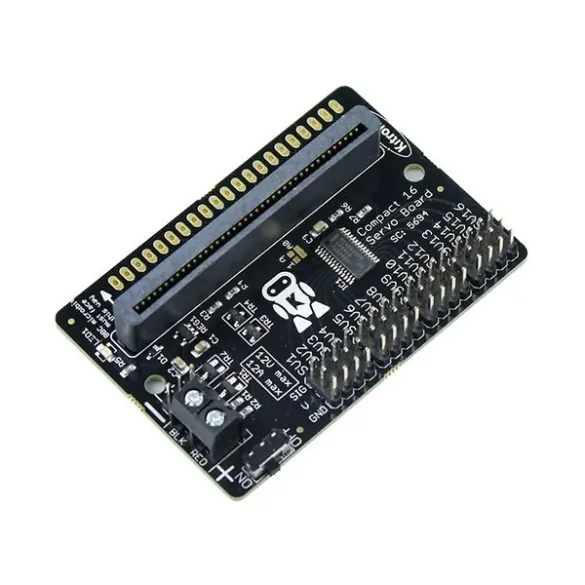

Carte de commande Kitronik pour cartes micro:bit V1 et V2 (non incluses), basée sur un PCA9865, prévue pour le contrôle de 16 servomoteurs. La carte micro:bit s’insère dans le connecteur prévu et communique avec la carte de commande via une liaison I2C.
Cette carte de commande dispose de 16 connecteurs 3 broches pour servos et d’un bornier à vis pour l’alimentation externe des servomoteurs jusqu’à 12 A.
L’intégralité des broches d’E/S de la carte micro:bit est déportée sur une rangée de pastilles à souder au pas de 2,54 mm, compatible avec le connecteur MH100.
Remarques: la carte micro:bit n’est pas incluse et doit être commandée séparément.
Caractéristiques:
- Alimentation: 3 à 12 Vcc (en fonction des servomoteurs)
- Intensité: jusqu’à 12 A au total
- Interface: I2C
- Adresse I2C: 0x6A (0x6B via pontet à souder)
- Inverseur marche-arrêt
- LED d’alimentation
- Dimensions: 68 x 46,5 x 10,6 mm
Référence Kitronik: 5694
Carte de commande Kitronik pour cartes micro:bit V1 et V2 (non incluses), basée sur un PCA9865, prévue pour le contrôle de 16 servomoteurs. La carte micro:bit s’insère dans le connecteur prévu et communique avec la carte de commande via une liaison I2C.
Cette carte de commande dispose de 16 connecteurs 3 broches pour servos et d’un bornier à vis pour l’alimentation externe des servomoteurs jusqu’à 12 A.
L’intégralité des broches d’E/S de la carte micro:bit est déportée sur une rangée de pastilles à souder au pas de 2,54 mm, compatible avec le connecteur MH100.
Remarques: la carte micro:bit n’est pas incluse et doit être commandée séparément.
Caractéristiques:
- Alimentation: 3 à 12 Vcc (en fonction des servomoteurs)
- Intensité: jusqu’à 12 A au total
- Interface: I2C
- Adresse I2C: 0x6A (0x6B via pontet à souder)
- Inverseur marche-arrêt
- LED d’alimentation
- Dimensions: 68 x 46,5 x 10,6 mm
Référence Kitronik: 5694
