Description

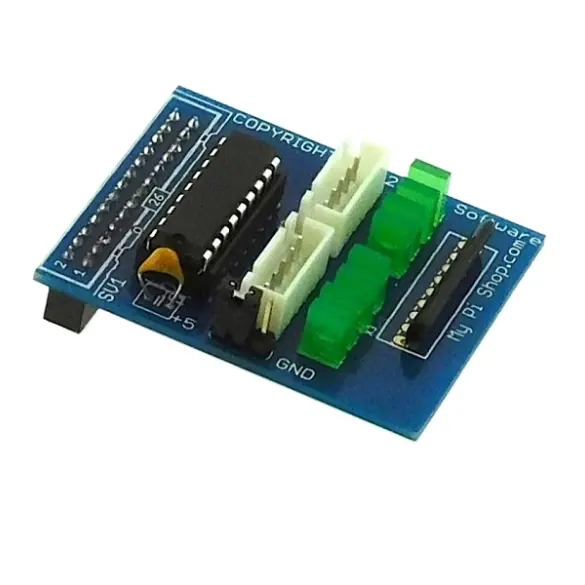

Ce module Moto2 de Joy-It permet de contrôler deux moteurs pas-à-pas 5 Vcc (inclus) et s’enfiche directement sur le port GPIO du Raspberry Pi (compatible modèles 3B+ et 4B avec adaptation du programme).
Les leds indiquent la phase en cours d’utilisation.
Un manuel d’utilisation en français contenant un exemple de programme est disponible sous l’onglet Fiche Technique.
Remarque: un échauffement important du circuit intégré est possible et normal en fonctionnement.
| Module Broche/Led |
Numéro de la broche Raspberry Pi |
GPIO rév. 1 |
GPIO rév 2 |
|---|---|---|---|
|
Port X1 : PIN 0 |
11 | 17 | 17 |
|
Port X1 : PIN 1 |
12 | 18 | 18 |
|
Port X1 : PIN 2 |
13 | 21 | 27 |
|
Port X1 : PIN 3 |
15 | 22 | 22 |
|
Port X2 : PIN 4 |
16 | 23 | 23 |
|
Port X2 : PIN 5 |
18 | 24 | 24 |
|
Port X2 : PIN 6 |
22 | 25 | 25 |
|
Port X2 : PIN 7 |
7 | 4 | 4 |
Caractéristiques:
- Alimentation:
– partie logique: via Raspberry Pi
– partie moteur: 5 Vcc via Raspberry Pi ou 5 à 12 Vcc via alimentation externe - Livré avec deux moteurs pas-à-pas 5 V 28BYJ-48
- Dimensions: 51 x 42 x 18 mm
Référence Joy-It: RB-Moto2
Ce module Moto2 de Joy-It permet de contrôler deux moteurs pas-à-pas 5 Vcc (inclus) et s’enfiche directement sur le port GPIO du Raspberry Pi (compatible modèles 3B+ et 4B avec adaptation du programme).
Les leds indiquent la phase en cours d’utilisation.
Un manuel d’utilisation en français contenant un exemple de programme est disponible sous l’onglet Fiche Technique.
Remarque: un échauffement important du circuit intégré est possible et normal en fonctionnement.
| Module Broche/Led |
Numéro de la broche Raspberry Pi |
GPIO rév. 1 |
GPIO rév 2 |
|---|---|---|---|
|
Port X1 : PIN 0 |
11 | 17 | 17 |
|
Port X1 : PIN 1 |
12 | 18 | 18 |
|
Port X1 : PIN 2 |
13 | 21 | 27 |
|
Port X1 : PIN 3 |
15 | 22 | 22 |
|
Port X2 : PIN 4 |
16 | 23 | 23 |
|
Port X2 : PIN 5 |
18 | 24 | 24 |
|
Port X2 : PIN 6 |
22 | 25 | 25 |
|
Port X2 : PIN 7 |
7 | 4 | 4 |
Caractéristiques:
- Alimentation:
– partie logique: via Raspberry Pi
– partie moteur: 5 Vcc via Raspberry Pi ou 5 à 12 Vcc via alimentation externe - Livré avec deux moteurs pas-à-pas 5 V 28BYJ-48
- Dimensions: 51 x 42 x 18 mm
Référence Joy-It: RB-Moto2
