Description

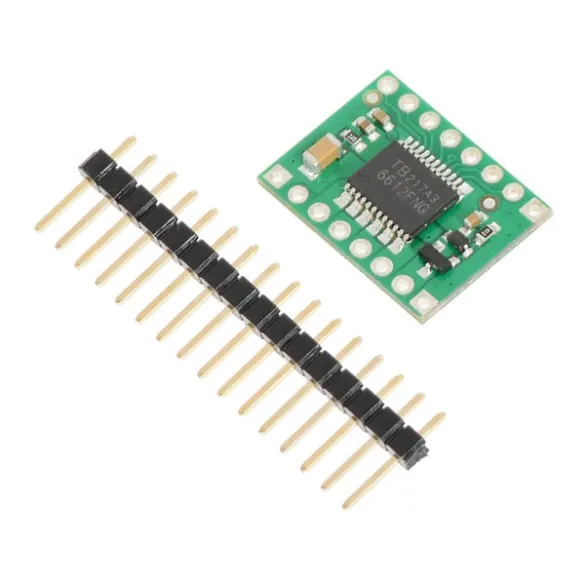

Cette double commande basée sur le circuit TB6612FNG permet de contrôler deux moteurs CC jusqu’à 1 A ou un moteur pas-à-pas bipolaire à partir d’une sortie PWM d’un microcontrôleur (Arduino, Seeeduino, etc). Chaque canal dispose de 2 broches de commande de direction et d’une broche de commande de vitesse. Les sorties moteurs peuvent être mises en parallèle pour alimenter un moteur avec 2 A. Ce circuit convient particulièrement pour les motoréducteurs Pololu.
Remarques:
– ce module n’est pas protégé contre les inversions de polarité.
– le module est livré avec des connecteurs à souder soi-même en fonction de l’utilisation.
– un échauffement important du circuit intégré est possible et normal en fonctionnement
Alimentation:
– partie logique: 2,7 à 5,5 Vcc
– partie moteur: 4,5 à 13,5 Vcc
Fréquence PWM: 100 kHz maxi
Sortie: 1 A par canal (3 A en pointe)
Dimensions: 21 x 15 x 3 mm
Référence fabricant: 713
Cette double commande basée sur le circuit TB6612FNG permet de contrôler deux moteurs CC jusqu’à 1 A ou un moteur pas-à-pas bipolaire à partir d’une sortie PWM d’un microcontrôleur (Arduino, Seeeduino, etc). Chaque canal dispose de 2 broches de commande de direction et d’une broche de commande de vitesse. Les sorties moteurs peuvent être mises en parallèle pour alimenter un moteur avec 2 A. Ce circuit convient particulièrement pour les motoréducteurs Pololu.
Remarques:
– ce module n’est pas protégé contre les inversions de polarité.
– le module est livré avec des connecteurs à souder soi-même en fonction de l’utilisation.
– un échauffement important du circuit intégré est possible et normal en fonctionnement
Alimentation:
– partie logique: 2,7 à 5,5 Vcc
– partie moteur: 4,5 à 13,5 Vcc
Fréquence PWM: 100 kHz maxi
Sortie: 1 A par canal (3 A en pointe)
Dimensions: 21 x 15 x 3 mm
Référence fabricant: 713
