Description
Présentation et fonctionnalités :

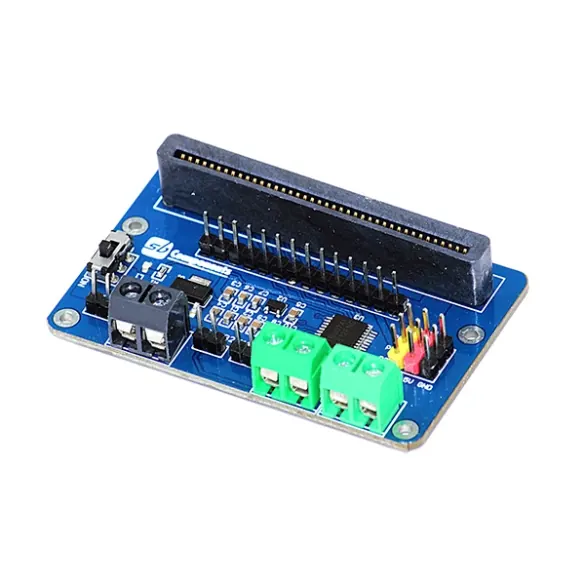

Carte de commande pour micro:bit permettant de piloter 2 moteurs CC de 6 à 12 Vcc jusqu’à 1 A par canal.
Cette carte permet également de contrôler 3 servomoteurs.
Programmation et communication :
SB Components propose un guide d’utilisation avec extension et programme en blocs pour Makecode, voir fiche technique.
Connectique :
Les moteurs et l’alimentation externe se connectent sur des borniers à vis. Les servomoteurs se connectent sur des embases 3 broches mâles.
Caractéristiques :
- Alimentation :
– partie logique : 3,3 Vcc
– partie moteurs : 6 à 12 Vcc
– partie servomoteurs : 5 Vcc - Driver : TB6612FNG
- Courant maxi : 1 A par canal
- Dimensions : 65 x 41 mm
Référence SB Components : SKU14897
Compatible micro:bit V1 et V2
Présentation et fonctionnalités :
Carte de commande pour micro:bit permettant de piloter 2 moteurs CC de 6 à 12 Vcc jusqu’à 1 A par canal.
Cette carte permet également de contrôler 3 servomoteurs.
Programmation et communication :
SB Components propose un guide d’utilisation avec extension et programme en blocs pour Makecode, voir fiche technique.
Connectique :
Les moteurs et l’alimentation externe se connectent sur des borniers à vis. Les servomoteurs se connectent sur des embases 3 broches mâles.
Caractéristiques :
- Alimentation :
– partie logique : 3,3 Vcc
– partie moteurs : 6 à 12 Vcc
– partie servomoteurs : 5 Vcc - Driver : TB6612FNG
- Courant maxi : 1 A par canal
- Dimensions : 65 x 41 mm
Référence SB Components : SKU14897
Compatible micro:bit V1 et V2
