Description

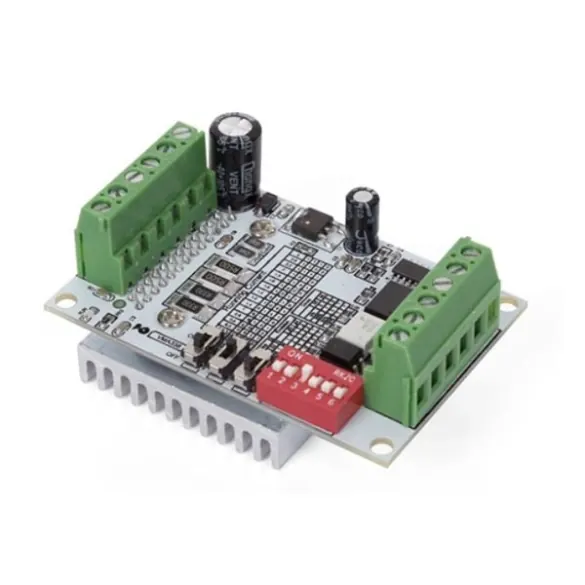

Module basé sur un TB6560 permettant de commander un moteur pas-à-pas bipolaire jusqu’à 3 A à partir de 3 sorties digitales d’un microcontrôleur Arduino par exemple.
Ce driver fonctionne en pas complet, 1/2 pas, 1/8 de pas et 1/16 de pas (sélection par dip-switches). Le réglage du courant s’effectue via 3 inverseurs.
Le moteur, l’alimentation et les broches de commandes se raccordent sur des borniers à vis.
Caractéristiques:
- Tension d’alimentation: 10 à 35 Vcc
- Consommation maxi: 3 A (en fonction du moteur)
- Réglage courant: 0,3 – 0,5 – 0,8 – 1 – 1,1 – 1,2 – 1,4 – 1,5 – 1,6 – 1,9 – 2 – 2,2 – 2,6 et 3 A
- Réglage pas: 1 – 1/2 – 1/8 – 1/16
- Poids: 80 g
- Dimensions: 50 x 75 x 35 mm
Référence Velleman: WPM333
(ancienne référence : VMA433)
Module basé sur un TB6560 permettant de commander un moteur pas-à-pas bipolaire jusqu’à 3 A à partir de 3 sorties digitales d’un microcontrôleur Arduino par exemple.
Ce driver fonctionne en pas complet, 1/2 pas, 1/8 de pas et 1/16 de pas (sélection par dip-switches). Le réglage du courant s’effectue via 3 inverseurs.
Le moteur, l’alimentation et les broches de commandes se raccordent sur des borniers à vis.
Caractéristiques:
- Tension d’alimentation: 10 à 35 Vcc
- Consommation maxi: 3 A (en fonction du moteur)
- Réglage courant: 0,3 – 0,5 – 0,8 – 1 – 1,1 – 1,2 – 1,4 – 1,5 – 1,6 – 1,9 – 2 – 2,2 – 2,6 et 3 A
- Réglage pas: 1 – 1/2 – 1/8 – 1/16
- Poids: 80 g
- Dimensions: 50 x 75 x 35 mm
Référence Velleman: WPM333
(ancienne référence : VMA433)
