Description
Présentation et fonctionnalités :

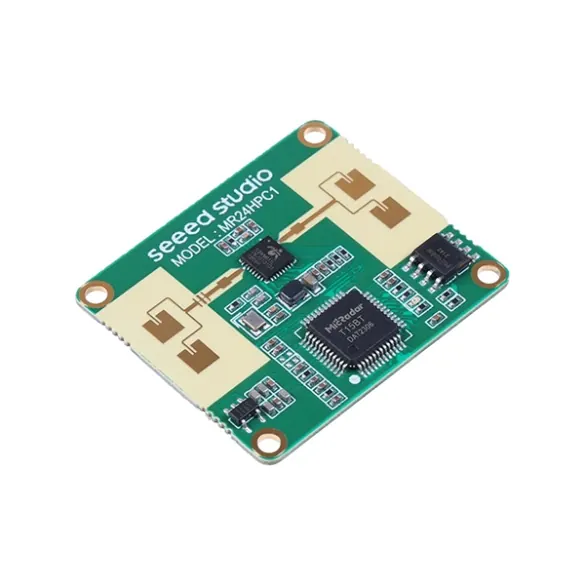

Capteur à ondes millimétriques 24 GHz (mmWW) permettant de détecter une présence jusqu’à 5 m, stationnaire ou en mouvement. Il peut s’adapter à de nombreux cas d’utilisation grâce à une configuration avancée.
Il présente une résistance élevée aux parasites pouvant être générés par des éléments extérieurs tels que l’humidité, la température, la poussière, la lumière ou encore le bruit.
Programmation et communication :
Ce module communique avec un microcontrôleur compatible Arduino via une interface UART.
Seeedstudio met à disposition un guide d’utilisation complet avec un exemple de code Arduino.
Connectique :
Les E/S sont accessibles sur des broches mâles au pas de 2,54 mm.
Exemple d’application :
Eclairage extérieur automatique, ouverture de porte, surveillance, sécurité, etc.
Remarque :
Le capteur doit être installé horizontalement ou verticalement en fonction de la zone de surveillance souhaitée, voir illustration en photo n°4.
Caractéristiques :
- Alimentation : 4,5 à 6 Vcc
- Consommation : 95 à 120 mA
- Distance de détection :
– stationnaire : 4 m
– en mouvement : 5 m - Puissance d’émission : 9 à 12 dBm
- Angle de détection : 90 °
- Interface : UART (115200 bps)
- Courant de sortie des E/S : 20 mA maxi
- Température de service : -20 à 85 °C
- Dimensions : 35 x 30 x 9 mm
Référence Seeedstudio : 101991030
Présentation et fonctionnalités :
Capteur à ondes millimétriques 24 GHz (mmWW) permettant de détecter une présence jusqu’à 5 m, stationnaire ou en mouvement. Il peut s’adapter à de nombreux cas d’utilisation grâce à une configuration avancée.
Il présente une résistance élevée aux parasites pouvant être générés par des éléments extérieurs tels que l’humidité, la température, la poussière, la lumière ou encore le bruit.
Programmation et communication :
Ce module communique avec un microcontrôleur compatible Arduino via une interface UART.
Seeedstudio met à disposition un guide d’utilisation complet avec un exemple de code Arduino.
Connectique :
Les E/S sont accessibles sur des broches mâles au pas de 2,54 mm.
Exemple d’application :
Eclairage extérieur automatique, ouverture de porte, surveillance, sécurité, etc.
Remarque :
Le capteur doit être installé horizontalement ou verticalement en fonction de la zone de surveillance souhaitée, voir illustration en photo n°4.
Caractéristiques :
- Alimentation : 4,5 à 6 Vcc
- Consommation : 95 à 120 mA
- Distance de détection :
– stationnaire : 4 m
– en mouvement : 5 m - Puissance d’émission : 9 à 12 dBm
- Angle de détection : 90 °
- Interface : UART (115200 bps)
- Courant de sortie des E/S : 20 mA maxi
- Température de service : -20 à 85 °C
- Dimensions : 35 x 30 x 9 mm
Référence Seeedstudio : 101991030
