Filtre Jack DC 12V 3F à Supercondensateurs

Description

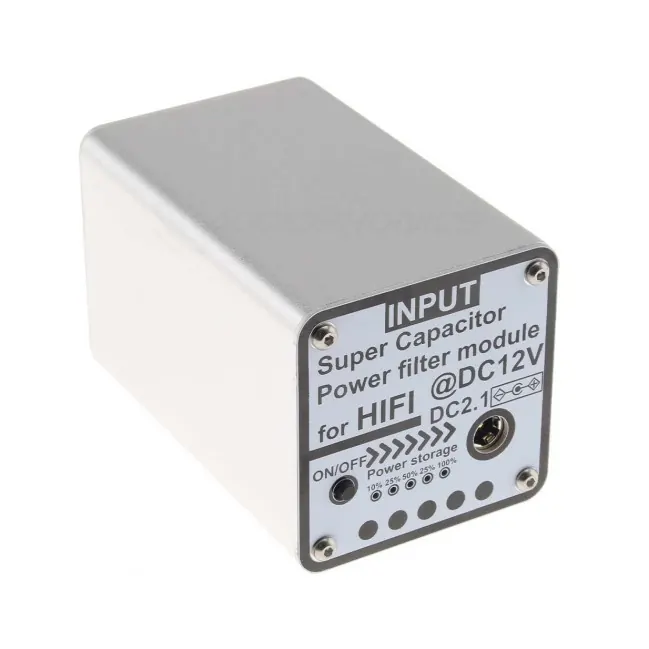

Filtre Jack DC 12V 3F à Supercondensateurs vers jack DC

Ce filtre jack DC 12V à supercondensateurs vous permet d’obtenir une alimentation propre pour vos équipements et appareils Hi-Fi grâce à 5 supercondensateurs 20F – 3.0V ainsi qu’un système de buffer intelligent avec effet de suppression du mode commun. Il intègre également un régulateur de tension linéaire UTC UZ1085L, un microcontrôleur STC 8H1K08 et un transistor MOSFET ME85P03. L’entrée et la sortie sont réalisées sur connecteur jack DC 5.5/2.1mm. On retrouve également des LED d’indication de chargement du filtre Jack DC : 10%, 25%, 50%, 75%, 100%. Il est lui même alimenté en 12V 3A via son entrée jack DC.

Fonctionnement du filtre

Au moment du branchement d’une alimentation en entrée du filtre, les 5 LED vont s’allumer de manière cyclique. Aucune tension n’est alors délivrée en sortie. Les LED vont ensuite s’allumer de manière fixe dans l’ordre suivant : 10% → 25% → 50% → 75% → 100%, au fur et à mesure que les supercondensateurs se chargent. Pour disposer d’une tension en sortie, il est nécessaire d’atteindre un niveau de charge de 100%, puis d’appuyer sur le bouton ON/OFF. La LED correspondant au niveau de charge (100%) des condensateurs restera alors la seule allumée et fixe. Si la charge n’atteint jamais les 100% avec 5 LED fixes, et qu’une LED continue de clignoter, cela indique que votre alimentation en entrée ne délivre pas exactement 12V.

Caractéristiques techniques
