Description

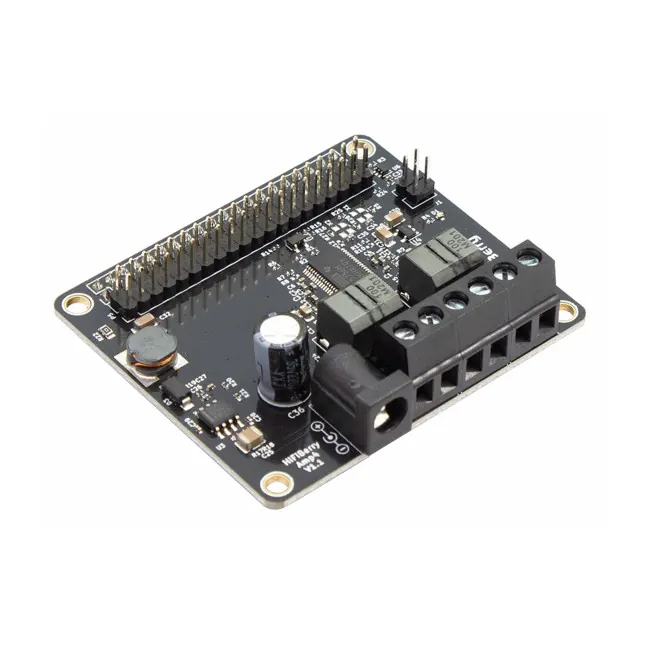

HIFIBERRY AMP4 Module Amplificateur Class D TAS5756M pour Raspberry Pi 2x30W
Le HiFiBerry AMP4 est un module DAC / amplificateur conçu pour fonctionner avec un RaspBerry Pi. Il intègre une puce TI TAS5756M. Cette puce est une puce d’amplification stéréo intégrant un DAC Burr-Brown. Elle lui permet de délivrer jusqu’à 2x 30W de puissance et supporte des flux 44.1-192kHz (16-32bit). Ce module amplificateur fonctionne aussi bien avec des enceintes en 4 ohm ou 8 ohm.
Il est recommandé d’alimenter ce module avec une tension située entre 12V et 20V pour une utilisation avec une charge de 4 ohm et 12V à 24V pour une charge de 8 Ohm. Le HifiBerry AMP4 est en mesure d’alimenter le Raspberry Pi et une alimentation 5V supplémentaire n’est donc pas nécessaire. Cependant, il n’est pas conçu pour alimenter des périphériques USB ou d’autres matériels qui demanderaient trop d’énergie et risqueraient de rendre le système instable.
Enfin, si vous le désirez, ce module peut être utilisé avec le DSP ADD-ON BOARD de HifiBerry pour permettre des possibilités avancées de traitement du signal numérique. Vous pouvez également bridger les sorties des deux canaux du AMP4.
Si le logiciel que vous utilisez ne fournit pas l’AMP4 comme option de sortie, vous devez utiliser le pilote HiFiBerry DAC+.
Compatibilité RaspBerry Pi : A+ / B+ / 2B / 3B / 3A+ / 3B+ / 4B / 5 / Zero / Zero W / Zero WH / Zero 2 W / Zero 2 WH
Une seule alimentation est nécessaire pour alimenter à la fois le Raspberry Pi et le AMP4, directement via ce dernier.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Module DAC / amplificateur pour Raspberry Pi |
| Puce d’amplification/DAC | TAS5756M |
| Entrée | GPIO |
| Sortie | 1x Canal 1 sur bornier à vis 1x Canal 2 sur bornier à vis |
| Autre connectique | 1x Embase Jack DC 5.5/2.1mm pour alimentation 1x Bornier à vis pour alimentation |
| Impédance d’enceinte compatible | 4-8 ohm |
| Taux d’échantillonage supportés | 24-32bit 44.1-192kHz |
| Puissance de sortie max. | 2x 30W @ 4 ohm |
| THD+N | < 0.02% (typique, puissance de sortie 0.1-10W) |
| SNR | 104dB |
| Réponse en fréquence | 20Hz-20kHz (caractéristiques du filtre de sortie en fonction des paramètres spécifiques du haut-parleur) |
| Tension de fonctionnement recommandée | 12-20V |
| Tension maximale de fonctionnement | 24V |
| Puissance de sortie typique par canal | 14W (Vsupply=12V, Rspk = 4Ohm, THD+N <0.1%) 18W (Vsupply=18V, Rspk = 4Ohm, THD+N <0.1%) 20W (Vsupply=24V, Rspk = 4Ohm, THD+N <0.1%) 8W (Vsupply=12V, Rspk = 8Ohm, THD+N <0.1%) 17W (Vsupply=18V, Rspk = 8Ohm, THD+N <0.1%) 28W (Vsupply=24V, Rspk = 8Ohm, THD+N <0.1%) |
| Puissance de sortie max. par canal | 15W (Vsupply=12V, Rspk = 4Ohm, THD+N <10%) 30W (Vsupply=18V, Rspk = 4Ohm, THD+N <10%) 44W (Vsupply=24V, Rspk = 4Ohm, THD+N <10%) 10W (Vsupply=12V, Rspk = 8Ohm, THD+N <10%) 20W (Vsupply=18V, Rspk = 8Ohm, THD+N <10%) 38W (Vsupply=24V, Rspk = 8Ohm, THD+N <10%) |
| Tension recommandé par impédance | 12V-20V / 4 ohm 12V-24V / 8 ohm |
| Configuration | dtoverlay=hifiberry-dacplus |
| Général | |
|---|---|
| Alimentaion | 12-24V DC via jack DC 5.5/2.1mm |
| Conditionnement | 1x Module amplificateur HiFiBerry AMP 4 |
