IAN CANADA LIFEPO4 MINI PRO Module d’Alimentation sur Batteries 3.3V

Description

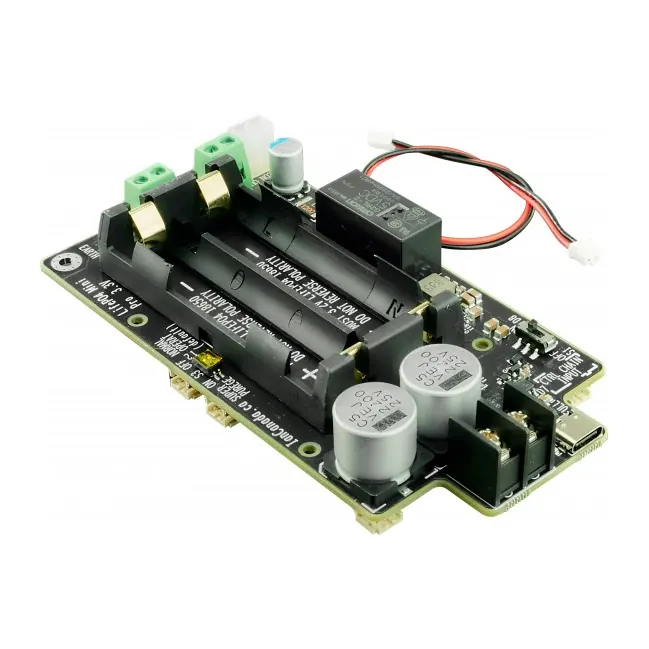

Ian Canada LifePO4MiniPro Module d’Alimentation sur Batteries 3.3V

Le Ian Canada LifePO4Mini Pro 3.3V est un module d’alimentation de nouvelle génération très bien conçue. Il dispose de nombreuses nouvelles fonctionnalités et constitue une avancée majeure par rapport à la série LifePO4 Mini actuelle.

Le LifePO4Mini Pro 3.3V utilise quatre batteriee 18650 en parallèle pour obtenir une capacité maximale de 8000mAH avec un ESR de sortie extrêmement faible. Grâce au protocole USB-C PD (Power Delivery), le mode de charge rapide 12V / 9V est activé lorsqu’un adaptateur secteur USB compatible est connecté. De plus, un mode Super-Pure (mode UPS) est introduit pour la première fois afin de le faire fonctionner comme une alimentation électrique ultra-pure sans entrée AC/DC pour les applications sensibles au bruit.

De plus, comme il s’agit d’une alimentation électrique purement passive, il n’y a pas de rétroaction ni de composants actifs impliqués. La qualité sonore des applications audio sensibles telles que les oscillateurs d’horloge à faible jitter, les DAC, les FIFO et de nombreux autres circuits bénéficiera de cette alimentation électrique LifePO4Mini Pro.

Grâce à cette nouvelle alimentation électrique LifePO4Mini Pro 3.3V à la pointe de la technologie, de nombreux projets DIY audio numériques haut de gamme peuvent être réalisés de manière plus professionnelle.

Les accumulateurs 18650 LifePO4 sont vendus séparément.

Prenez soin de ne pas inverser le sens des accumulateurs.

Caractéristiques clés :

• 8000mAh (4x accumulateurs 18650 LifePO4).
• Capacité de courant de 12A continu et 50A dynamique.
• Mesure d’ESR de sortie réel @ 1kHz : 6.1mOhm (bypass fusible) / 8.9mOhm (avec fusible 12A par défaut).
• En « Pure-Mode », les sorties sont totalement isolées de l’entrée. Il n’y a pas de boucle de masse.
• Possibilité d’utiliser une alimentation 6-12V AC ou USB-C DC.
• Protocole USB-C PD 9V/12V pour une charge rapide.
• Mode Super-Pure (UPS) : peut fournir une sortie batterie pure même sans alimentation électrique.
• Fusible réarmable à très faible ESR : plus besoin de remplacer les fusibles.
• Connecteurs de sortie indépendants à faible ESR pour les bornes positive et négative.
• Interrupteur marche/arrêt interne et externe.
• Entrée (isolée) et sortie de la chaîne de commande ON/OFF.
• Charge SYNC IN/OUT (isolée).
• Sortie AUX 5V à faible courant (100mA) pour fournir une sortie 5V supplémentaire.
• Sortie 3.3V output.
• Peut être mis à niveau vers une alimentation hybride supercondensateur/batterie lorsqu’il est utilisé avec un UcConditionerPro 3.3V ou un UcHybrid.
• Dispose à la fois de sorties commutées et continues.
• Mode de protection pour empêcher l’épuisement des batteries ou une tension de sortie faible.
• Conception de circuit imprimé à quatre couches avec deux couches supplémentaires pour un faible ESR et un courant élevé et un blindage supplémentaire.
• Conception plus compacte.
• Les positions des vis de montage sont compatibles avec les circuits imprimés de taille Raspberry Pi (HAT).
• Fabrication de précision.

Caractéristiques techniques
