Description

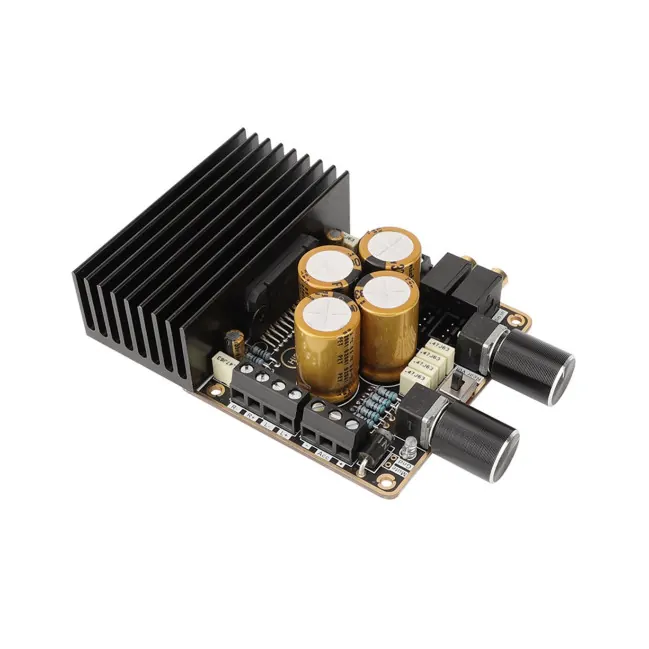

LQSC Module amplificateur 4.0
Class AB TDA7850 4x50W 4 Ohm
Ce module d’amplification Class AB de grande qualité disposant de 4 canaux est capable de développer une puissance de 4x50W sous 4Ω, grâce à une puce TDA7850 offrant qui plus est une restitution sonore riche et musicale. Cette dernière est montée sur un large radiateur permettant de dissiper efficacement la chaleur dégagée. L’entrée se fait au choix en Jack 3.5mm stéréo ou sur des connecteurs XH2.54mm là où la sortie utilise des borniers à vis pour un montage facile et rapide. Le module intègre également deux potentiomètres permettant de contrôler le niveau de volume par paire d’enceintes (par exemple enceintes avant et enceintes arrière).
La borne ACC doit être relié à la borne + du bornier d’alimentation.
| 1 | Volume canaux arrière |
| 2 | Potentiomètre scellés high-end |
| 3 | Volume canaux avant |
| 4 | PCB high-end noir |
| 5 | Fonction Mute externe |
| 6 | Entrées Jack 3.5mm |
| 7 | Condensateurs KEMET custom |
| 8 | Borniers à vis cuivre |
| 9 | 4x Condensateurs de filtrage 3300µF |
| 10 | Bornier à vis cuivre |
| 11 | Résistance métal |
| 12 | Puce d’amplification TDA7850 |
| 13 | Dissipateur thermique |
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Module amplificateur |
| Type d’amplification | Class AB |
| Puce d’amplification | TDA7850 |
| Nombre de canaux | 4 |
| Puissance | 4x50W @ 4Ω, 18V |
| Entrées | 2x Jack 3.5mm 2x XH2.54mm 3 pôles |
| Sortie | Bornier enceintes (à vis) |
| Protections | Surcharges Courts-circuits Protection thermique |
| Général | |
|---|---|
| Tension d’alimentation | 12-18V DC |
| Dimensions | 72.36 x 97 x 27mm |
| Entraxes | 64.7 x 52.14mm |
| Poids | 171g |
