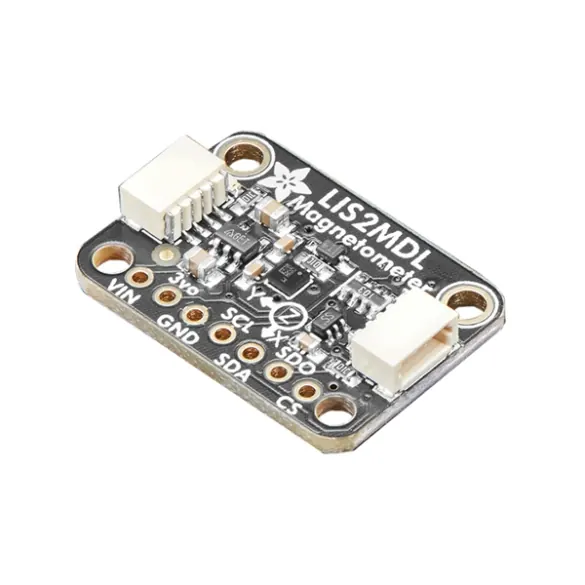

Magnétomètre 3 axes LIS2MDL ADA4488

Description

Présentation et fonctionnalités :

Module magnétomètre LIS2MDL permettant la mesure de champs magnétiques sur 3 axes. Ce module communique avec une carte Arduino, Raspberry Pi ou compatible via le bus I2C ou SPI.

Programmation et communication :

Adafruit met à disposition un guide d’utilisation complet, uniquement en anglais, avec librairie Arduino et CircuitPython, voir fiche technique.​

Connectique :

Ce module est compatible avec les interfaces sans soudure Stemma QT^® d’Adafruit et Qwiic^® de Sparkfun autorisant l’accès au bus I2C. Cordon compatible non inclus, voir kits et connectique.

Ce capteur peut également être utilisé en I2C ou SPI, sans l’interface Stemma QT, via un connecteur 7 broches mâles inclus à souder par vos soins.

Les modules Stemma QT et Qwiic comportent deux connecteurs permettant la mise en cascade de plusieurs modules compatibles.

Contenu :

– 1 x magnétomètre 3 axes LIS2MDL
– 1 x connecteur mâle à souder

Remarque :

Selon l’approvisionnement, les connecteurs Stemma QT peuvent être noirs ou beiges.

Caractéristiques :

• ​Alimentation : 3,3 et 5 Vcc
• Interface I2C :
  – sur connecteur Qwiic de Sparkfun ou Stemma QT d’Adafruit
  – sur pastilles femelles au pas de 2,54 mm (connecteurs mâles à souder inclus)​
• Interface SPI :
  – sur pastilles femelles au pas de 2,54 mm (connecteurs mâles à souder inclus)
• Plage de mesure : ± 50 gauss (± 5000 µTesla)
• Adresse I2C : 0x1E
• Sortie 16 bits
• Fréquence : 150 Hz
• Sortie 3,3 Vcc sur la broche 3 Vo
• Dimensions : 25,4 x 17,8 x 4,6 mm
• Poids : 1,8 g

Référence Adafruit : 4488
