Description

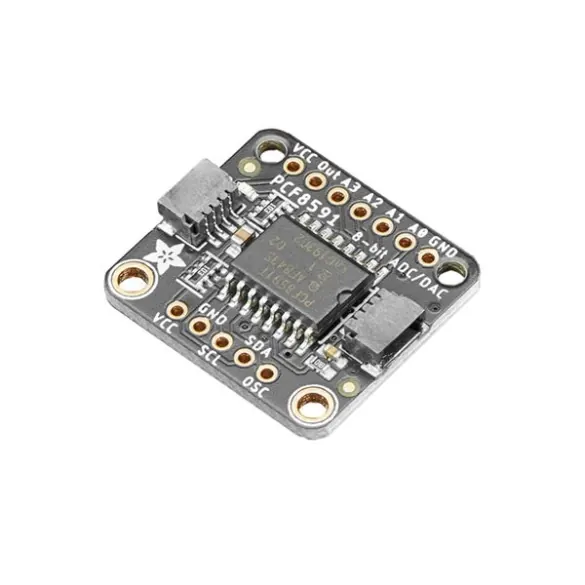

Module basé sur un circuit PCF8591 et prévu pour ajouter à vos projets à microcontrôleur Arduino, Raspberry Pi ou compatible, 4 entrées analogiques (ADC, Analog to Digital Converter) et 1 sortie analogique (DAC, Digital to Analog Converter) pilotées via le bus I2C .
A l’arrière de la platine, 3 pontets à souder autorisent le changement d’adresse I2C. Ces adresses permettent l’utilisation de jusqu’à 8 modules PCF8591 sur un même microcontrôleur, pour un total de 32 entrées et 8 sorties analogiques.
Cette platine est idéale pour ajouter des entrées analogiques à une carte Raspberry Pi dépourvues de ce type d’interface.
Remarque: la tension analogique en entrée ne doit pas excéder la tension logique de votre microcontrôleur (ex: 3,3 Vcc pour une carte Raspberry Pi).
- Connectique: Ce module est compatible avec les interfaces I2C sans soudure temma QT® d’Adafruit et Qwiic® de Sparkfun. Cordon compatible non inclus, voir kits et connectique.
Ce capteur peut également être utilisé sans l’interface Stemma QT en I2C, via un connecteur mâle inclus à souder par vos soins le rendant compatible avec les plaques de montage rapide.
Les capteurs Stemma QT et Qwiic comportent deux connecteurs permettant la mise en cascade de plusieurs modules compatibles.
- Programmation: Adafruit met à disposition un guide d’utilisation, uniquement en anglais, comprenant des librairies et des exemples de codes Arduino, CircuitPython et Python, voir fiche technique.
Caractéristiques:
- Alimentation: 3 à 5 Vcc
- Interface I2C:
– sur connecteur Qwiic® de Sparkfun ou Stemma QT® d’Adafruit
– sur pastilles femelles au pas de 2,54 mm (connecteur mâle à souder inclus) - Adresses I2C: 0x48 (modifiable via pontets à souder)
- Brochage:
– entrées analogiques: A0, A1, A2 et A3
– sortie analogique: OUT - Sortie DAC sur 8 bits
- Dimensions: 25,4 x 22,8 x 4,6 mm
- Poids: 2,5 g
Référence Adafruit: 4648
Module basé sur un circuit PCF8591 et prévu pour ajouter à vos projets à microcontrôleur Arduino, Raspberry Pi ou compatible, 4 entrées analogiques (ADC, Analog to Digital Converter) et 1 sortie analogique (DAC, Digital to Analog Converter) pilotées via le bus I2C .
A l’arrière de la platine, 3 pontets à souder autorisent le changement d’adresse I2C. Ces adresses permettent l’utilisation de jusqu’à 8 modules PCF8591 sur un même microcontrôleur, pour un total de 32 entrées et 8 sorties analogiques.
Cette platine est idéale pour ajouter des entrées analogiques à une carte Raspberry Pi dépourvues de ce type d’interface.
Remarque: la tension analogique en entrée ne doit pas excéder la tension logique de votre microcontrôleur (ex: 3,3 Vcc pour une carte Raspberry Pi).
- Connectique: Ce module est compatible avec les interfaces I2C sans soudure temma QT® d’Adafruit et Qwiic® de Sparkfun. Cordon compatible non inclus, voir kits et connectique.
Ce capteur peut également être utilisé sans l’interface Stemma QT en I2C, via un connecteur mâle inclus à souder par vos soins le rendant compatible avec les plaques de montage rapide.
Les capteurs Stemma QT et Qwiic comportent deux connecteurs permettant la mise en cascade de plusieurs modules compatibles.
- Programmation: Adafruit met à disposition un guide d’utilisation, uniquement en anglais, comprenant des librairies et des exemples de codes Arduino, CircuitPython et Python, voir fiche technique.
Caractéristiques:
- Alimentation: 3 à 5 Vcc
- Interface I2C:
– sur connecteur Qwiic® de Sparkfun ou Stemma QT® d’Adafruit
– sur pastilles femelles au pas de 2,54 mm (connecteur mâle à souder inclus) - Adresses I2C: 0x48 (modifiable via pontets à souder)
- Brochage:
– entrées analogiques: A0, A1, A2 et A3
– sortie analogique: OUT - Sortie DAC sur 8 bits
- Dimensions: 25,4 x 22,8 x 4,6 mm
- Poids: 2,5 g
Référence Adafruit: 4648
