Pour vous aider à choisir l’alimentation adaptée à vos projets, nous vous invitons à consulter cette page

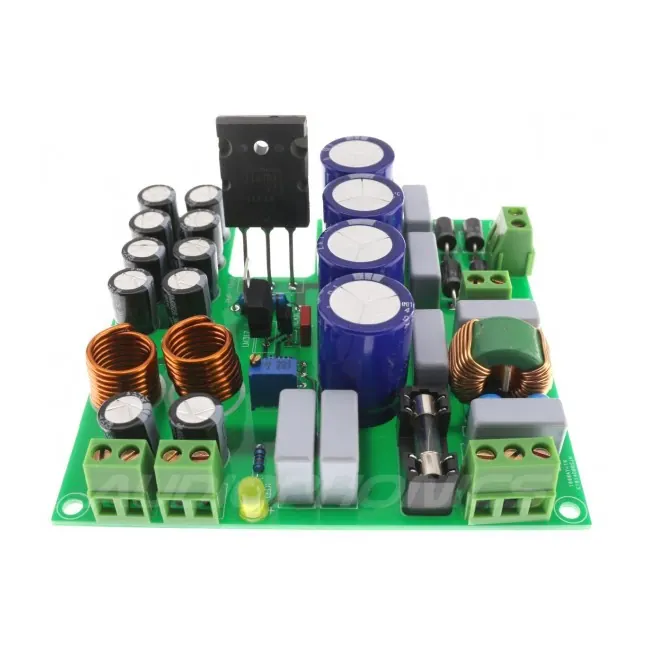

Module alimentation linéaire régulée
Filtre EMI/RFI TTA1943 LM317 20V 2A
Ce module d’alimentation linaire embarque son propre filtre EMI/RFI avec un connecteur supplémentaire pour relier proprement un transformateur torique.
Il exploite un MOSFET Toshiba TTA1943 piloté par LM317 pour une grande précision dans les puissances modérées et basses.
Un filtrage efficace a lieu grâce à un ensemble de condensateurs cumulant 4700µF de capacité pour une tension maximale de 32V. Chaque rail d’alimentation profite ensuite d’un filtrage par shelf cuivre en sortie.
La tension de sortie est ajustable à l’aide d’un potentiomètre monté directement sur le PCB. L’alimentation est capable de fournir jusqu’à 20V / 2A (recommandé). avec des pics ponctuels jusqu’à 4A.
Dimensions et entraxes
Toutes les valeurs sont données en milimètres (mm)
| Caractéristiques | |
|---|---|
| Type | Alimentation linéaire régulée |
| Filtre EMI / RFI | Oui |
| Tension ajustable | Jusqu’à 20V |
| Tension en entrée | 20V Max |
| Connecteurs | Borniers à vis |
| Régulateur | TTA1943 piloté par LM317 |
| Dimensions | 100 x 100 x 30 mm |
