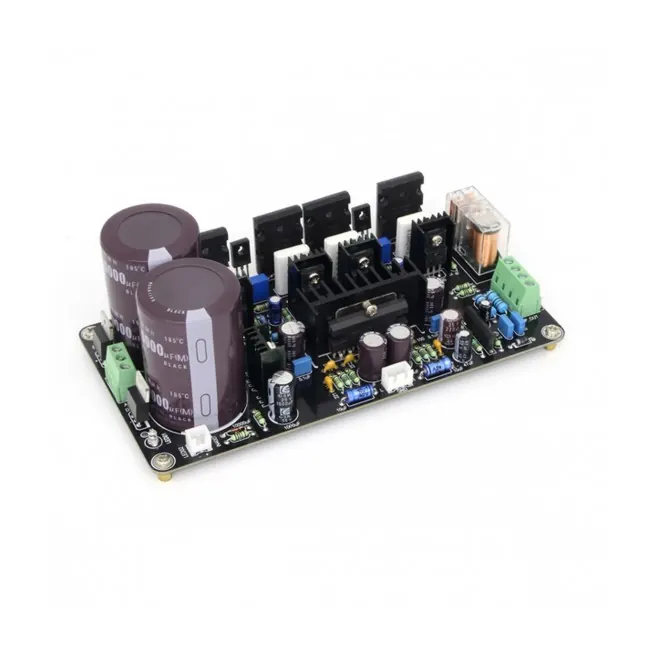

Module Amplificateur

Stéréo UPC2581 IRFP9240 Class AB 2x 125W 4 Ohm

Ce module d’amplification Class AB permet de développer une puissance conséquente de 2x 125W dans un form factor compact. Il se base sur l’utilisation de transistors 25C5171, 2SA193, 2SC5171 (quatre transistors au total), de MOSFET de puissance IRFP240 et IRFP9240 ainsi que d’une puce d’amplification de tension UPC2581. Il profite d’une conception soignée avec notamment un circuit de protection pour haut-parleurs utilisant une puce UPC1237 et des relais Omron mais également des condensateurs de découplage Siemens et des résistance à film métal disposant d’une tolérance de 1%. Cette architecture permet donc de fournir une importante puissance tout en favorisant une restitution sonore claire et détaillée.

Le courant de repos du module est à régler à environ 7mV DC via les résistances variables et aux bornes de test tp1/tp2 et tp3/tp4. Un premier réglage approximatif doit être effectué au premier allumage du module, puis un second une vingtaine de minutes plus tard, une fois le module stabilisé en température, pour un réglage fiable.
