Description
Présentation et fonctionnalités :

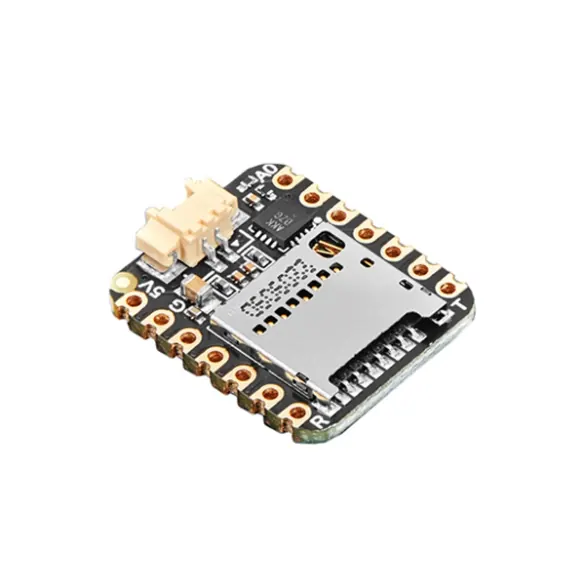

Module d’expansion prévu pour ajouter un lecteur de fichiers audio stéréo, via une carte microSD (non incluse), à une carte XIAO ou QT Py (ESP32, nRF52840 et RP2040).
Programmation et communication :
Cette platine communique avec le microcontrôleur via des liaisons I2S et SPI.
La lecture de fichiers audio au format .WAV depuis un microcontrôleur est détaillée dans un guide d’utilisation pour l’IDE Arduino et CircuitPython.
Connectique :
Les E/S sont disponibles sur des rangées de pastilles (connecteur mâle à souder inclus).
La sortie haut-parleur est accessible sur un connecteur PicoBlade 1,25 mm, voir le cordon MX3922.
Contenu :
– 1 x module d’expansion audio pour XIAO et QT Py
– 1 x connecteur à souder 16 contacts M/M
Remarque :
Ce module est incompatible avec les cartes basées sur un microcontrôleur SAMD21 (sans I2S).
Un module sans lecteur microSD, n’utilisant pas le bus SPI, est également disponible, voir ADA5770.
Caractéristiques :
- Alimentation : via la carte QT Py ou Xiao
- Amplificateur : MAX98357
- Puissance : 3 W maxi (sous 4 ou 8 Ω)
- Gain : 6 à 12 dB (via pontet à souder, 9 dB par défaut)
- Sortie : stéréo
- Connecteur : JST 1,25 mm
- Interfaces :
– amplificateur : I2S
– lecteur de carte microSD : SPI - Compatibilité : microSD (64 GB maxi)
- Dimensions : 21 x 17,7 x 5 mm
Référence Adafruit : 5769
Présentation et fonctionnalités :
Module d’expansion prévu pour ajouter un lecteur de fichiers audio stéréo, via une carte microSD (non incluse), à une carte XIAO ou QT Py (ESP32, nRF52840 et RP2040).
Programmation et communication :
Cette platine communique avec le microcontrôleur via des liaisons I2S et SPI.
La lecture de fichiers audio au format .WAV depuis un microcontrôleur est détaillée dans un guide d’utilisation pour l’IDE Arduino et CircuitPython.
Connectique :
Les E/S sont disponibles sur des rangées de pastilles (connecteur mâle à souder inclus).
La sortie haut-parleur est accessible sur un connecteur PicoBlade 1,25 mm, voir le cordon MX3922.
Contenu :
– 1 x module d’expansion audio pour XIAO et QT Py
– 1 x connecteur à souder 16 contacts M/M
Remarque :
Ce module est incompatible avec les cartes basées sur un microcontrôleur SAMD21 (sans I2S).
Un module sans lecteur microSD, n’utilisant pas le bus SPI, est également disponible, voir ADA5770.
Caractéristiques :
- Alimentation : via la carte QT Py ou Xiao
- Amplificateur : MAX98357
- Puissance : 3 W maxi (sous 4 ou 8 Ω)
- Gain : 6 à 12 dB (via pontet à souder, 9 dB par défaut)
- Sortie : stéréo
- Connecteur : JST 1,25 mm
- Interfaces :
– amplificateur : I2S
– lecteur de carte microSD : SPI - Compatibilité : microSD (64 GB maxi)
- Dimensions : 21 x 17,7 x 5 mm
Référence Adafruit : 5769
