Description
Présentation et fonctionnalités :

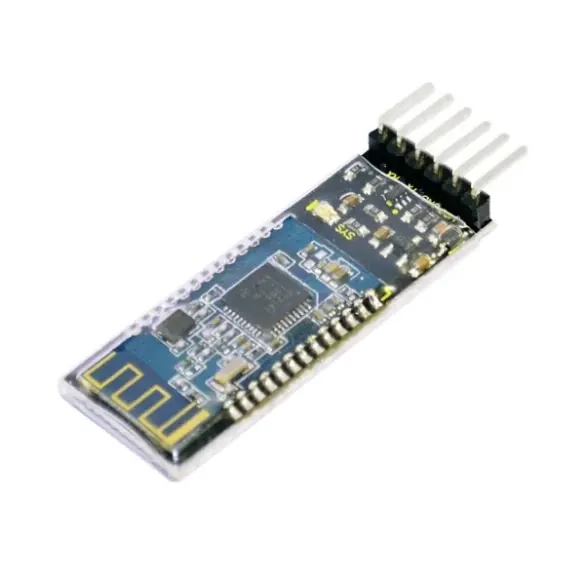

Le module HM10, basé sur un circuit CC2541, ajoute une liaison Bluetooth 4 (BLE) à vos projets à microcontrôleur.
Ce module peut, par exemple, être appairé avec un appareil iOS (iPhone et iPad) ou Android.
Programmation et communication :
Il communique via une interface UART avec votre microcontrôleur.
Des exemples de programmes Arduino à utiliser avec un terminal BLE (pour Android ou iOS) sont disponibles en fiche technique.
Connectique :
L’alimentation et l’interface UART sont disponibles sur des broches mâles au pas de 2,54 mm.
Contenu :
– 1 x module Bluetooth HM10
– 1 x cordon 6 contacts F/F 20 cm
Caractéristiques :
- Alimentation : 5 Vcc
- Consommation : 50 mA
- Circuit Bluetooth : CC2541
- Bluetooth 4 compatible BLE (Bluetooth Low Energy)
- Fréquence : 2,4 GHz
- Portée théorique : 100 m (en terrain dégagé)
- Liaison série : 9600 bps par défaut
- Antenne intégrée
- Broches : Vcc, Gnd, TXD, RXD, STATE et BRK
- Configurable via commandes AT
- Température de service : -5 à 65 °C
- Dimensions : 27 x 13 x 2,2 mm
Référence : HM-10
Présentation et fonctionnalités :
Le module HM10, basé sur un circuit CC2541, ajoute une liaison Bluetooth 4 (BLE) à vos projets à microcontrôleur.
Ce module peut, par exemple, être appairé avec un appareil iOS (iPhone et iPad) ou Android.
Programmation et communication :
Il communique via une interface UART avec votre microcontrôleur.
Des exemples de programmes Arduino à utiliser avec un terminal BLE (pour Android ou iOS) sont disponibles en fiche technique.
Connectique :
L’alimentation et l’interface UART sont disponibles sur des broches mâles au pas de 2,54 mm.
Contenu :
– 1 x module Bluetooth HM10
– 1 x cordon 6 contacts F/F 20 cm
Caractéristiques :
- Alimentation : 5 Vcc
- Consommation : 50 mA
- Circuit Bluetooth : CC2541
- Bluetooth 4 compatible BLE (Bluetooth Low Energy)
- Fréquence : 2,4 GHz
- Portée théorique : 100 m (en terrain dégagé)
- Liaison série : 9600 bps par défaut
- Antenne intégrée
- Broches : Vcc, Gnd, TXD, RXD, STATE et BRK
- Configurable via commandes AT
- Température de service : -5 à 65 °C
- Dimensions : 27 x 13 x 2,2 mm
Référence : HM-10
