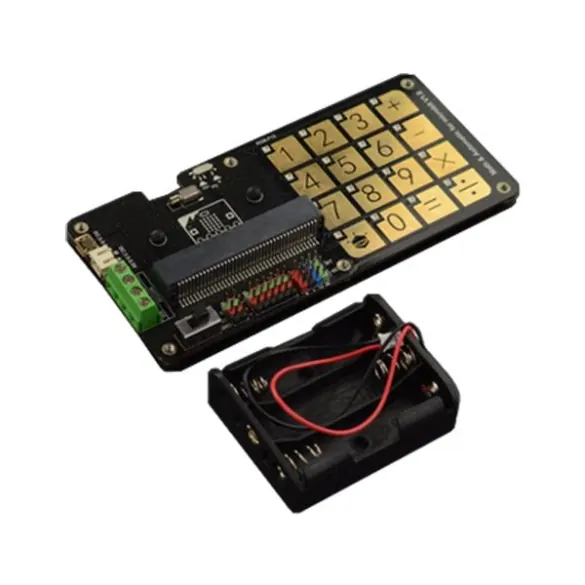

Module clavier micro:touch MBT0016

Description

Carte d’extension micro:touch pour carte micro:bit V1 (non incluse) comprenant 16 touches programmables, 16 LEDs RGB, 2 sorties pour moteurs 5 Vcc et 2 sorties servomoteurs.

Cette carte comporte également 1 vibreur, 1 buzzer et 9 ports d’extension (GPIO, I2C et UART).

Ce module permet la réalisation de jeux mathématiques et la création de projets d’automatismes grâce à la carte micro:bit et l’IDE en ligne Microsoft Makecode.

DFRobot propose un guide d’utilisation complet, uniquement en anglais, comprenant plusieurs projets accompagnés d’exemples de codes.

Exemples de jeux mathématiques: calculatrice, calcul rapide, jeu de raisonnement, numéro chanceux, etc.
Exemples de contrôles d’automatismes: lumière RGB, verrouillage par mot de passe, contrôle moteur, compte à rebours, ventilateur, etc.

Remarque: cette carte est uniquement compatible avec la micro:bit en version 1.

Caractéristiques:

• Alimentation:
  – 3,5 à 5,5 Vcc via un coupleur de piles avec connecteur JST (ex: BH2273 et AAA)
  – 3,7 Vcc via accu LiPo (ex: PR474446)
  – 5 Vcc via le connecteur USB (non recommandé lors d’une utilisation avec moteurs ou servos)
• 16 x touches (0 à 9, opérations mathématiques et un symbole divers)
• 16 x LEDs RGB
• 1 x buzzer (avec inverseur de désactivation)
• 2 x borniers pour moteurs (5 Vcc/200 mA maxi, ex: SR30)
• 2 x connecteurs pour servomoteurs (ex: DF9GMS)
• 2 x connecteurs I2C
• 1 x connecteur UART
• Broches GPIO: P0, P1, P2, P8, P12 et P16
• Dimensions: 136 × 65 mm

Référence DFRobot: MBT0016
