Module d’entrée SPDIF RS422 vers AES EBU / SPDIF / SPDIF TTL / Toslink

Description

– MODULE D’ENTREE SPDIF vers SPDIF, SPDIF TLL, AES EBU, TOSLINK –

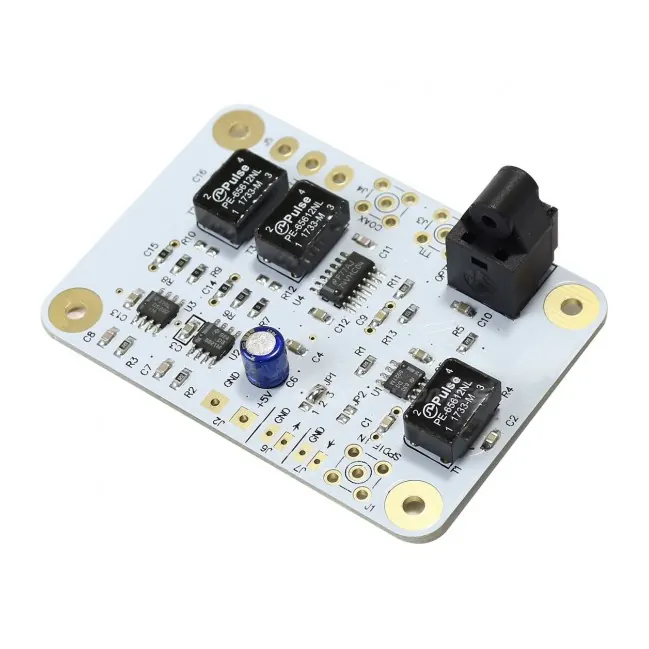

Ce module d’entrée SPDIF coaxial vers SPDIF permet de pouvoir sortir dans les principaux formats SPDIF coaxial, AES EBU 110 Ohm, mais aussi TTL. Tout l’intéret du SPDIF TTL est de pouvoir attaquer des interfaces logiques audio. Le format TTL est surtout utiliser sur les cartes son, DriverCD ROM et mécanique CD ainsi que sur les cartes DSP de traitement ( MiniDSP minisharc ). Grâce à ces transformateurs isolateurs de marque Pulse, cette carte numérique apporte aussi une meilleure stabilité sur les signaux numériques SPDIF. ( voir photo oscilloscope ) en bas de la fiche ).

REGLAGE DES FONCTIONS jumpers :

JP1 sélection des entrées :
Soudure 1 et 2 = entrée J6
Soudure 2 et 3 = entrée J1
JP2 : souder sélection sortie J7 TTL
Déssouder : ne marche pas

Liste des puces de gestions CD compatibles

CXD1125, CXD1135, CXD1165Q, CXD1167Q, CXD1167R, CXD2500, CXD2505AQ, CXD2510Q, CXD2507AQ, CXD2508AR, CXD2508AQ, CXD2515, CXD2525, CXD2545, CXD2518Q, CXD3008Q, CXD3068Q, CX23034, LC7861, LC7861, LC7862, LC7863, LC7865, LC7867, LC7868, LC78681, KS9210, KS9211, KS9212, KS5990, KS5991, KS9950, YM7121, MN6625, MN6626, M66271, MN6627971, M662720RB, SAA7210, SAA7220, SAA7340, SAA7341, SAA7345, STA1052, SAA7327H, SAA7372, TC9326, TC9236, TC9432, TC9462F, TC9474FA, YDC101B, M50423P, M65820, M65822.

Cette liste non exhaustive provient d’internet et n’est pas gage d’un fonctionnement 100% compatible avec les composants cités.

Ce module est livré sans aucune fiche de montage ou datasheet. Il s’adresse aux passionnés et professionnels.
