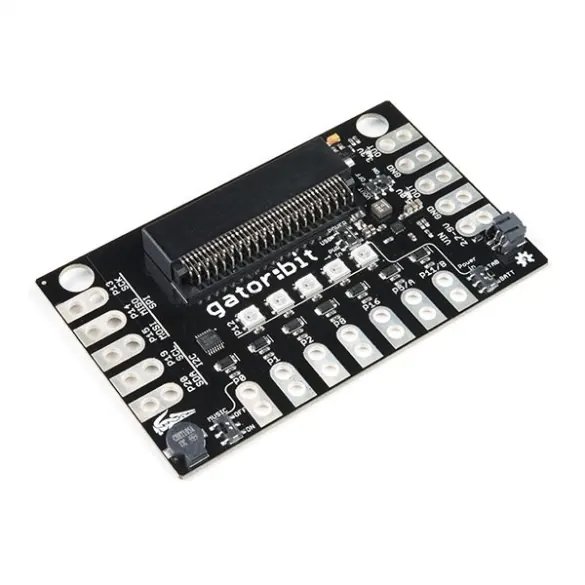

Module Gator:bit DEV-14484

Description

Présentation et fonctionnalités :

Le module d’extension Gator:bit pour micro:bit (non incluse) donne accès à l’ensemble des broches du microcontrôleur sur des pastilles pour pinces crocodiles.

Cette carte comporte :
– 4 E/S digitales et 3 entrées analogiques
– un port I2C et d’un SPI
– une sortie 3,3 et d’une 5 Vcc
– 5 leds RGB
– un buzzer
– un connecteur JST pour batterie LiPo

Connectique :

Les E/S de la carte micro:bit sont accessibles sur des pastilles latérales pour pinces crocodiles.

Caractéristiques :

• Alimentation:
  – 2,7 à 9 Vcc via connecteur Vin
  – 3,7 Vcc via batterie LiPo (non incluse)
• Sorties 5 Vcc et 3,3 Vcc
• Interfaces:
  – 3 x entrées analogiques (broches 0, 1 et 2)
  – 4 x E/S digitales (broches 8, 16, 5 bouton A et 11 bouton B)
  – SPI (broches 13, 14 et 15)
  – I2C (broches 19 et 20)
• 5 leds RGB
• Buzzer
• ​Dimensions: 114 x 70 x 2 mm

Référence Sparkfun: DEV-14484
​Photos CC BY 2.0
