Description

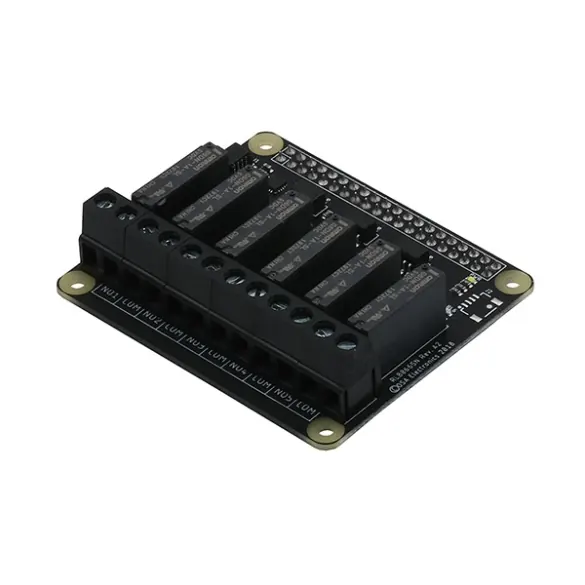

Module HAT pour carte Raspberry Pi permettant le contrôle de 6 relais 1 travail. Les E/S (COM et NO) des relais sont accessibles sur des borniers à vis.
Ce HAT s’enfiche dans le port GPIO de la carte Raspberry Pi et communique via le bus I2C. La partie commande est isolée des relais grâce à des optocoupleurs.
Ce module comporte des LEDs d’indication pour visualiser le statut de chaque relais.
Le fabricant propose un guide d’installation, uniquement en anglais, comprenant les ressources nécessaires au fonctionnement du module.
Remarque: les relais disposent d’une sortie avec un contact travail.
Applications: commutation de charges importantes, automatisme, IoT pour maison connectée, etc.
Caractéristiques:
- Alimentation: 5 Vcc via le port GPIO de la carte Raspberry Pi (non incluse)
- Consommation: 150 mA maxi
- Pouvoir de coupure:
– charge résistance: 5 A/250 Vac ou 5 A/30 Vcc
– charge inductive: 2 A/250 Vac ou 2 A/30 Vcc - Interface: I2C
- Adresse I2C: 0x20 (modifiable via pontet à souder)
- LEDs d’indication
- Compatibilité: Raspberry Pi 2B, 3B, 3B+ et 4B
- Dimensions: 65 x 56 x 30 mm
- Poids: 30 g
Référence OSA Electronics: RLB0665N
Module HAT pour carte Raspberry Pi permettant le contrôle de 6 relais 1 travail. Les E/S (COM et NO) des relais sont accessibles sur des borniers à vis.
Ce HAT s’enfiche dans le port GPIO de la carte Raspberry Pi et communique via le bus I2C. La partie commande est isolée des relais grâce à des optocoupleurs.
Ce module comporte des LEDs d’indication pour visualiser le statut de chaque relais.
Le fabricant propose un guide d’installation, uniquement en anglais, comprenant les ressources nécessaires au fonctionnement du module.
Remarque: les relais disposent d’une sortie avec un contact travail.
Applications: commutation de charges importantes, automatisme, IoT pour maison connectée, etc.
Caractéristiques:
- Alimentation: 5 Vcc via le port GPIO de la carte Raspberry Pi (non incluse)
- Consommation: 150 mA maxi
- Pouvoir de coupure:
– charge résistance: 5 A/250 Vac ou 5 A/30 Vcc
– charge inductive: 2 A/250 Vac ou 2 A/30 Vcc - Interface: I2C
- Adresse I2C: 0x20 (modifiable via pontet à souder)
- LEDs d’indication
- Compatibilité: Raspberry Pi 2B, 3B, 3B+ et 4B
- Dimensions: 65 x 56 x 30 mm
- Poids: 30 g
Référence OSA Electronics: RLB0665N
