Présentation et fonctionnalités :

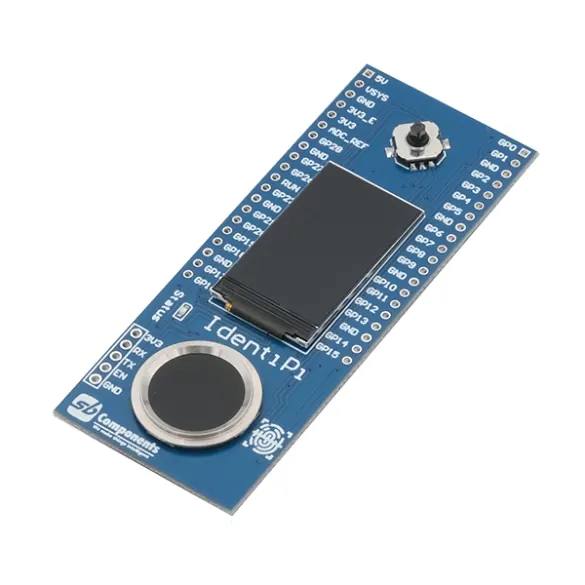

Module HAT IdentiPi ajoutant un capteur d’empreintes digitales à une carte Raspberry Pi Pico.
Ce module comporte également un afficheur 1,14″ et un joystick 5 directions.
Programmation et communication :
Un guide d’utilisation avec exemples de programmes Python est disponible sur le github du fabricant.
Connectique :
La carte Raspberry Pi Pico s’enfiche dans les 2 rangées de connecteurs femelles.
Les E/S de la carte Pico restent accessibles sur des pastilles à souder.
Exemple d’application :
Systèmes de contrôle d’accès, serrures, etc.
Contenu :
– 1 x module HAT IdentiPi
– 1 x jeu de connecteurs M/M à souder (si la Pico n’en dispose pas)
Caractéristiques :
- Alimentation : 5 Vcc
- Afficheur TFT :
– dimensions : 1,14″
– résolution : 135 x 240 pixels
– couleurs : 65K
– interface : SPI
– driver : ST7789V - Joystick 5 directions :
– axes X et Y
– axe Z (bouton-poussoir) - Capteur d’empreintes :
– technologie : capacitif
– résolution : 508 DPI (192 x 192 pixels)
– niveaux de gris : 8
– dimensions : Ø15,5 mm
– interface : UART (19200 bps) - LED d’indication de lecture
- Interface UART
- Température de service : -20 à 70 °C
- Dimensions : 81,7 x 32 mm
Référence SB Components : IdentiPi SKU27255
