Description

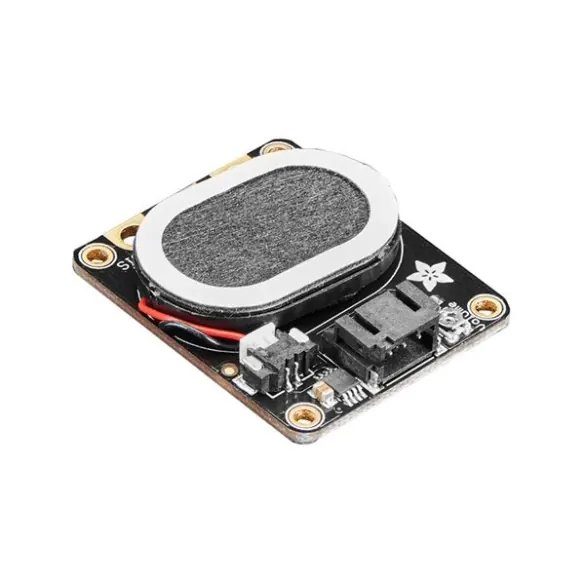

Module comprenant un haut-parleur 1 W/8 Ω associé à un amplificateur de classe D permettant la lecture de tonalités.
Ces tonalités peuvent être générées via une sortie analogique 0 à 3 Vcc d’une carte à microcontrôleur.
Le volume est ajustable grâce à un potentiomètre intégré via un tournevis de réglage non inclus.
Ce haut-parleur comporte un connecteur JST PH 3 broches au pas de 2 mm, voir JST301 permettant la connexion de l’alimentation, de la masse et du signal analogique.
Trois pads de connexion reprenant les broches du connecteur JST, pour pinces crocodiles sont également disponibles, voir CM14303.
Adafruit propose un guide d’utilisation, uniquement en anglais, en CircuitPython pour sa carte Playground Express, voir fiche technique.
Remarques:
- Attention, le connecteur JST Stemma n’est pas compatible avec la connectique I2C Stemma QT à 4 broches d’Adafruit.
- En cas d’utilisation avec un microcontrôleur 5 Vcc, il est impératif de ne pas dépasser 3 Vcc sur la broche analogique Signal sous peine d’endommager l’amplificateur.
Caractéristiques:
- Alimentation: 3 à 5 Vcc
- Signal d’entrée: analogique de 0 à 3 Vcc
- Potentiomètre intégré de réglage de volume
- Dimensions: 37 x 30,5 x 7,2 mm
- Poids: 7,5 g
Référence Adafruit: 3885
Module comprenant un haut-parleur 1 W/8 Ω associé à un amplificateur de classe D permettant la lecture de tonalités.
Ces tonalités peuvent être générées via une sortie analogique 0 à 3 Vcc d’une carte à microcontrôleur.
Le volume est ajustable grâce à un potentiomètre intégré via un tournevis de réglage non inclus.
Ce haut-parleur comporte un connecteur JST PH 3 broches au pas de 2 mm, voir JST301 permettant la connexion de l’alimentation, de la masse et du signal analogique.
Trois pads de connexion reprenant les broches du connecteur JST, pour pinces crocodiles sont également disponibles, voir CM14303.
Adafruit propose un guide d’utilisation, uniquement en anglais, en CircuitPython pour sa carte Playground Express, voir fiche technique.
Remarques:
- Attention, le connecteur JST Stemma n’est pas compatible avec la connectique I2C Stemma QT à 4 broches d’Adafruit.
- En cas d’utilisation avec un microcontrôleur 5 Vcc, il est impératif de ne pas dépasser 3 Vcc sur la broche analogique Signal sous peine d’endommager l’amplificateur.
Caractéristiques:
- Alimentation: 3 à 5 Vcc
- Signal d’entrée: analogique de 0 à 3 Vcc
- Potentiomètre intégré de réglage de volume
- Dimensions: 37 x 30,5 x 7,2 mm
- Poids: 7,5 g
Référence Adafruit: 3885
