Présentation et fonctionnalités :

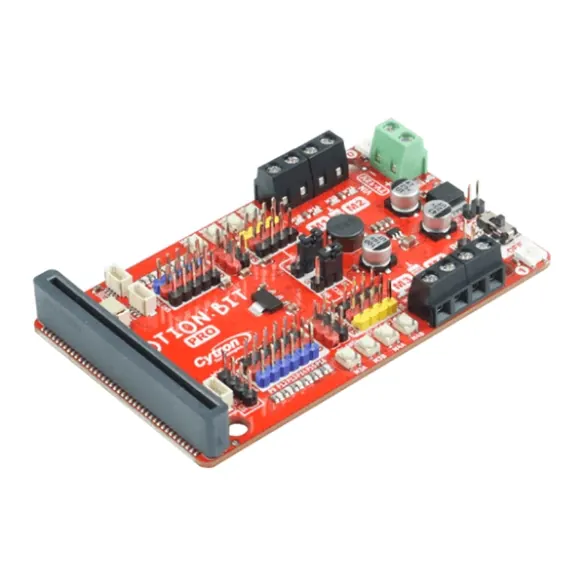

Module Motion:BIT Pro adapté à la réalisation de projets robotiques, permettant de piloter 4 moteurs CC et 8 servomoteurs depuis une carte micro:bit (non incluse).
Elle est dotée de nombreuses interfaces pour des projets variés :
– 4 x sorties pour moteurs à courant continu (7 à 12 Vcc/3 A par canal)
– 8 x sorties pour servomoteurs (5 Vcc ou VIN/3 A au total)
– 11 x GPIO pour capteurs et actionneurs complémentaires
– 1 x port I2C pour capteurs et actionneurs des systèmes Maker, StemmaQT, Qwiic et Grove (via les cordons inclus)
– 3 x ports GPIO pour capteurs et actionneurs des systèmes Maker et Grove (via les cordons inclus)
Cette platine comporte également deux LEDs RGB WS2812B compatibles Neopixel®.
Chaque sortie servomoteur est associée à une LED indiquant son utilisation.
Des boutons-poussoirs sont prévus pour tester rapidement les moteurs sans carte.
Programmation et communication :
Un guide de démarrage avec plusieurs exemples d’utilisation est disponible en fiche technique.
Une extension Motion:bit Pro pour Makecode est disponible directement via l’interface de programmation en blocs.
Pour les utilisateurs avancés, il est possible d’utiliser cette carte en JavaScript ou en Python.
Connectique :
Les broches GPIO et servomoteurs sont disponibles sur des connecteurs 3 broches mâles SVG (Signal, Vcc, GND) au pas de 2,54 mm.
Les 4 sorties moteurs sont accessibles sur des borniers à vis.
Alimentation : 7 à 12 Vcc sur borniers à vis (alimentation, coupleur de piles, LiPo, etc).
Contenu :
– 1 x module Motion:BIT Pro
– 3 x cordons Maker (JST-SH) vers Grove 200 mm
– 4 x pieds adhésifs
– 4 x goupilles de fixation pour blocs de construction
– 1 x tournevis
Remarque :
La carte micro:bit, les moteurs, l’alimentation et le cordon micro-USB sont à prévoir séparément.
Référence Cytron : MOTION:BIT Pro
