Description

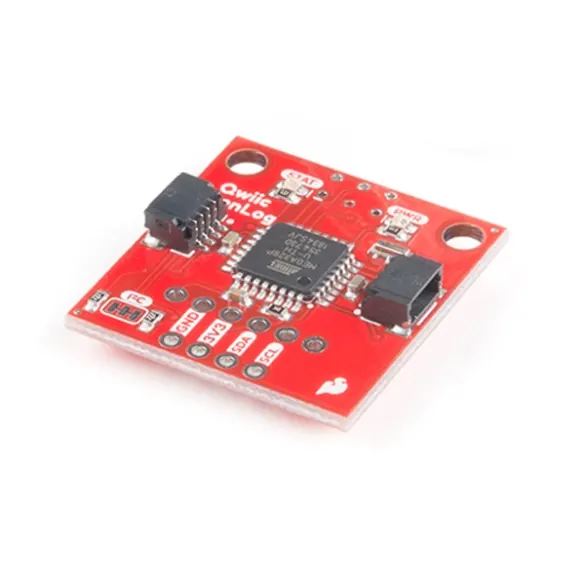

Module Data Logger OpenLog de Sparkfun permettant d’enregistrer des données sur une carte microSD (non incluse). Ce module communique en I2C avec un microcontrôleur 3,3 Vcc compatible Arduino®.
- Fonctionnalités: ce data logger facilite l’enregistrement des données collectées par les différents capteurs ou modules de votre projet.
- Connectique: ce module est compatible avec les interfaces plug-n-play sans soudure Stemma QT d’Adafruit et Qwiic de Sparkfun. Cordon de connexion non inclus, voir kits et connectique.
Les modules Stemma QT et Qwiic comportent deux connecteurs permettant la mise en cascade de plusieurs modules I2C compatibles.
L’interface I2C de ce capteur est également disponible sur des pastilles à souder pour connecteurs mâles type MH100.
La carte micro-SD de 64 Mo à 32 Go (non incluse) s’insère dans le support prévu au dos du module.
- Programmation: Sparkfun propose un guide d’utilisation avec une librairie et plusieurs exemples de programmes Arduino.
Pour les utilisateurs avancés, le microcontrôleur ATmega328 est reprogrammable via une liaison SPI.
- Remarques:
– Ce capteur est uniquement compatible avec les microcontrôleurs 3,3 Vcc. L’utilisation avec un microcontrôleur de niveau logique 5 Vcc nécessite un convertisseur de niveaux, voir BOB-11771.
– Une version UART, sans interface Qwiic est également disponible, voir DEV-13955.
Caractéristiques:
- Alimentation: 3,3 Vcc
- Consommation:
– en veille: 6 mA maxi
– en écriture: 23 mA maxi - Interface I2C:
– sur connecteur Qwiic de Sparkfun ou Stemma QT d’Adafruit
– sur pastilles femelles au pas de 2,54 mm (connecteurs mâles à souder non inclus) - Adresse I2C: 0x08 (jusqu’à 0x77 via reprogrammation)
- Compatibilité microSD:
– capacités: 64 MB à 32 GB
– formats: FAT16 ou FAT32 - LEDs d’alimentation et d’écriture
- Dimensions: 25 x 25 mm
Référence Sparkfun: DEV-15164
Photos CC BY 2.0
Module Data Logger OpenLog de Sparkfun permettant d’enregistrer des données sur une carte microSD (non incluse). Ce module communique en I2C avec un microcontrôleur 3,3 Vcc compatible Arduino®.
- Fonctionnalités: ce data logger facilite l’enregistrement des données collectées par les différents capteurs ou modules de votre projet.
- Connectique: ce module est compatible avec les interfaces plug-n-play sans soudure Stemma QT d’Adafruit et Qwiic de Sparkfun. Cordon de connexion non inclus, voir kits et connectique.
Les modules Stemma QT et Qwiic comportent deux connecteurs permettant la mise en cascade de plusieurs modules I2C compatibles.
L’interface I2C de ce capteur est également disponible sur des pastilles à souder pour connecteurs mâles type MH100.
La carte micro-SD de 64 Mo à 32 Go (non incluse) s’insère dans le support prévu au dos du module.
- Programmation: Sparkfun propose un guide d’utilisation avec une librairie et plusieurs exemples de programmes Arduino.
Pour les utilisateurs avancés, le microcontrôleur ATmega328 est reprogrammable via une liaison SPI.
- Remarques:
– Ce capteur est uniquement compatible avec les microcontrôleurs 3,3 Vcc. L’utilisation avec un microcontrôleur de niveau logique 5 Vcc nécessite un convertisseur de niveaux, voir BOB-11771.
– Une version UART, sans interface Qwiic est également disponible, voir DEV-13955.
Caractéristiques:
- Alimentation: 3,3 Vcc
- Consommation:
– en veille: 6 mA maxi
– en écriture: 23 mA maxi - Interface I2C:
– sur connecteur Qwiic de Sparkfun ou Stemma QT d’Adafruit
– sur pastilles femelles au pas de 2,54 mm (connecteurs mâles à souder non inclus) - Adresse I2C: 0x08 (jusqu’à 0x77 via reprogrammation)
- Compatibilité microSD:
– capacités: 64 MB à 32 GB
– formats: FAT16 ou FAT32 - LEDs d’alimentation et d’écriture
- Dimensions: 25 x 25 mm
Référence Sparkfun: DEV-15164
Photos CC BY 2.0
