Description
Présentation et fonctionnalités :

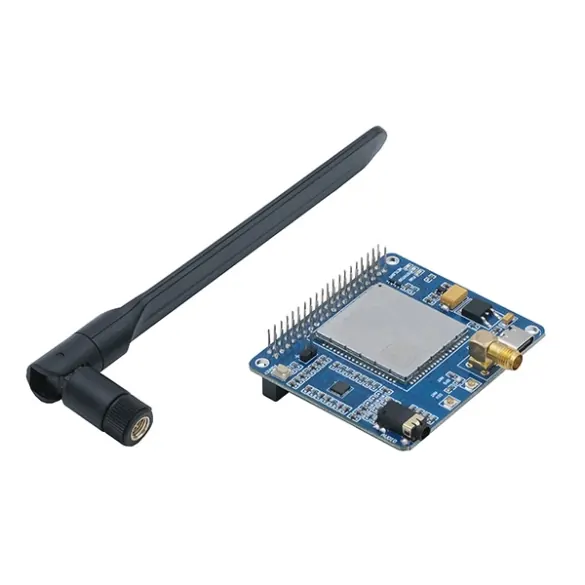

Ce module PiTalk est un HAT qui ajoute une interface cellulaire 4G à votre carte Raspberry Pi, idéale pour les projets IoT.
PiTalk prend en charge des débits jusqu’à 150 Mbps en liaison descendante et 50 Mbps en liaison montante.
Principales fonctions :
– connexion à internet
– émettre et recevoir des appels
– envoyer et recevoir des SMS
– connexion à un haut-parleur et à un microphone
– géolocalisation GNSS (nécessite une antenne avec adaptateur uFL, voir article conseillés)
Le PiTalk est également utilisable avec un ordinateur sous Windows en le connectant via son port USB Type-C (cordon non inclus). La connexion 4G permet un accès à internet.
Programmation et communication :
Un guide d’utilisation disponible sur le Github du fabricant facilite la mise en fonctionnement de cet HAT.
Connectique :
Ce module s’alimente et communique en UART via le port GPIO de la carte Raspberry Pi.
Un casque audio stéréo avec micro peut être connecté à l’embase Jack 3,5 mm.
Contenu :
– 1 x module HAT PiTalk 4G
– 1 x antenne 4G SMA mâle
– 1 x jeu de vis et d’entretoises
Remarque :
Nécessite l’utilisation d’une carte nano-SIM 4G, voir avec votre opérateur mobile.
Caractéristiques :
- Alimentation : 5 Vcc via le port GPIO
- Circuit Quectel EG25-G LTE Cat 4 :
– compatible 3G et 4G LTE
– débits : 150 Mbps en down et 50 Mbps en up
– fréquences 4G LTE-FDD : B1, B2, B3, B4, B5, B7, B8, B12, B13
– fréquences 4G LTE-FDD : B18, B19, B20, B25, B26, B28, B38, B39, B40 et B41
– fréquences 3G WCDMA : B1, B2, B4, B5, B6, B8 et B19
– fréquences 2G : B2, B3, G5 et B8 - Support GNSS : GPS, Galileo, Baidu, GLONASS et QZSS
- Support pour carte nano-SIM
- Connecteur Jack pour écouteurs et micro (4 broches)
- Interface USB Type-C
- Bouton-poussoir marche-arrêt
- LEDs :
– réseau
– état
– alimentation - Connecteurs :
– SMA femelle : pour antenne 4G incluse
– uFL : pour antenne GPS (non incluse)
– uFL : pour antenne 4G (non incluse) - Compatibilité :
– Raspberry Pi Zero, Zero W et Zero 2
– Raspberry Pi Model A
– Raspberry Pi 2B, 3B, 3B+ et 4B - Température de service : – 40 à 85 °C
- Dimensions : 65 x 58 mm
Référence SB Components : PiTalk – 4G IoT HAT SKU25985
