Description
Présentation et fonctionnalités :

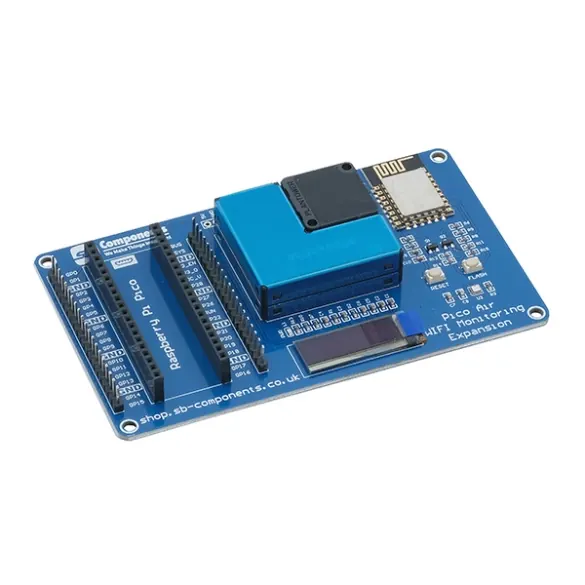

Platine à combiner à une carte Raspberry Pi Pico, prévue pour la réalisation de projets de mesures de la qualité de l’air connectés en WiFi .
Cette carte comporte :
– un capteur de qualité de l’air PMSA003
– un circuit WiFi ESP8266
– afficheur OLED de 0,9″
– un capteur BME280 : température, humidité et pression atmosphérique
Les données retournées en UART comportent les résultats des mesures de concentration des particules PM1.0, PM2.5 et PM10.0.
Programmation et communication :
SB Components met à disposition un guide d’utilisation vous permettant de récupérer les données mesurées sur plateforme IoT ThingSpeak.
Connectique :
La Pico s’enfiche dans les deux rangées de connecteurs femelles prévues. Les E/S du microcontrôleur restent accessibles sur des broches mâles sérigraphiées.
Remarque :
La carte Pico doit être équipée de connecteurs latéraux permettant de s’enficher sur ce module.
Caractéristiques :
- Alimentation : 5 Vcc
- Circuit WiFi : ESP8266
- Interface : UART
- Plage de tailles de particules : 0,3 à 1,0 μm / 1,0 à 2,5 μm / 2,5 à 10 μm
- Précision de mesure :
– 50 % pour 0,3 μm
– 98 % pour ≥ 0,5 μm - Temps de réponse : ≤ 10 sec
- Plages de mesure BME280:
– température : -40 à 85 °C
– humidité : 0 à 100 %RH (±3% de 20 à 80 %RH)
– pression : 300 à 1100 hPa - Afficheur OLED 0,9″
- Température de service : -10 à 60 °C
- Dimensions : 115 x 68 mm
Référence SB Components : Air WiFi Monitoring Expansion SKU22342
