Description

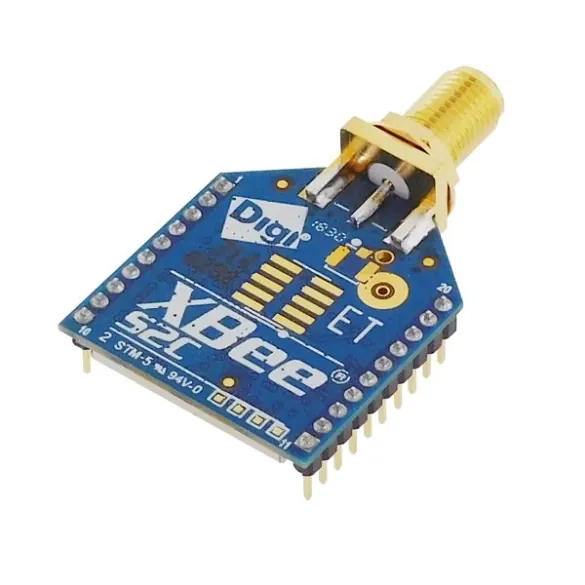

Module Xbee XB24CZ7SIT-004 série 2C fonctionnant avec le protocole ZigBee et disposant d’un connecteur RP-SMA femelle pour antenne externe, voir ANT2.4G.
Ce module permet d’établir une liaison sans fil à partir de deux modules compatibles. Il se raccorde sur un module disposant d’un port compatible Xbee. L’utilisation de deux modules permet d’obtenir une liaison sans fil TTL série.
La configuration de ce module nécessite un adaptateur USB vers Xbee (voir Xbee Explorer par exemple) et l’installation du logiciel XCTU disponible gratuitement en téléchargement.
Caractéristiques:
- Alimentation: 2,1 à 3,6 Vcc
- Consommation:
– réception: 28 mA
– émission: 33 mA
– < 1µA en veille - Xbee série 2C
- Protocole: ZigBee
- Interface:
– UART
– SPI - Puissance: 3,1 mW (+5 dBm)
- Débit HF: 250 kbps
- Débit série: jusqu’à 1 Mbps
- Portée moyenne:
– 60 m en intérieur
– jusqu’à 1200 m en extérieur - Sensibilité en réception: -100 dBm
- Fréquence: 2,4 GHz
- Connecteur pour antenne: RP-SMA femelle
- Dimensions: 28 x 25 x 10 mm
- T° de service: -40 à +85 °C
- Poids: 3 g
Référence Digi: XB24CZ7SIT-004
Module Xbee XB24CZ7SIT-004 série 2C fonctionnant avec le protocole ZigBee et disposant d’un connecteur RP-SMA femelle pour antenne externe, voir ANT2.4G.
Ce module permet d’établir une liaison sans fil à partir de deux modules compatibles. Il se raccorde sur un module disposant d’un port compatible Xbee. L’utilisation de deux modules permet d’obtenir une liaison sans fil TTL série.
La configuration de ce module nécessite un adaptateur USB vers Xbee (voir Xbee Explorer par exemple) et l’installation du logiciel XCTU disponible gratuitement en téléchargement.
Caractéristiques:
- Alimentation: 2,1 à 3,6 Vcc
- Consommation:
– réception: 28 mA
– émission: 33 mA
– < 1µA en veille - Xbee série 2C
- Protocole: ZigBee
- Interface:
– UART
– SPI - Puissance: 3,1 mW (+5 dBm)
- Débit HF: 250 kbps
- Débit série: jusqu’à 1 Mbps
- Portée moyenne:
– 60 m en intérieur
– jusqu’à 1200 m en extérieur - Sensibilité en réception: -100 dBm
- Fréquence: 2,4 GHz
- Connecteur pour antenne: RP-SMA femelle
- Dimensions: 28 x 25 x 10 mm
- T° de service: -40 à +85 °C
- Poids: 3 g
Référence Digi: XB24CZ7SIT-004
