Description
Présentation et fonctionnalités :

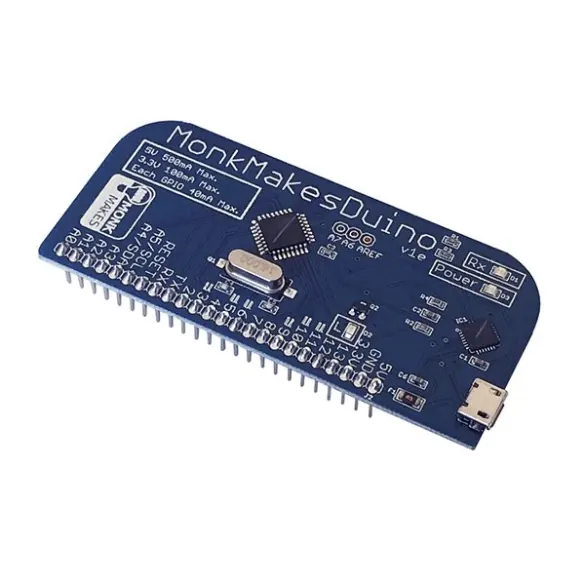

La MonkMakesDuino est compatible avec la carte Arduino Uno basée sur un ATmega328 à 16 MHz et programmable via l’IDE Arduino.
Programmation et communication :
La programmation via l’IDE Arduino s’effectue grâce à un cordon micro-USB non inclus (voir RS617).
Connectique :
Cette carte se différencie de la carte Arduino Uno grâce à son connecteur latéral offrant l’accès aux E/S de l’ATmega328. Ce connecteur latéral est prévu pour être enfiché sur une plaque de montage rapide afin de faciliter le prototypage.
La sérigraphie sur le circuit imprimé identifie clairement chaque broche.
Remarque :
Cette carte est dotée d’un convertisseur USB série CP2102. Ce circuit nécessite le téléchargement d’un driver pour Windows, MacOS et Linux.
Caractéristiques :
- Alimentation : 5 Vcc via port micro-USB (cordon non inclus)
- Microprocesseur : ATmega328P à 16 MHz
- Mémoire flash : 32 kB
- Mémoire SRAM : 2 kB
- Mémoire EEPROM : 1 kB
- Interfaces (partagées entre les E/S) :
– 14 broches d’E/S dont 6 PWM
– 6 entrées analogiques 10 bits
– Bus série, I2C et SPI - Intensité par E/S : 40 mA
- LED sur broche 13
- Sortie sur broche 3,3 Vcc/100 mA
- Dimensions : 81 x 38 x 14,5 mm
Référence MonkMakes : MonkMakesDuino SKU00058
