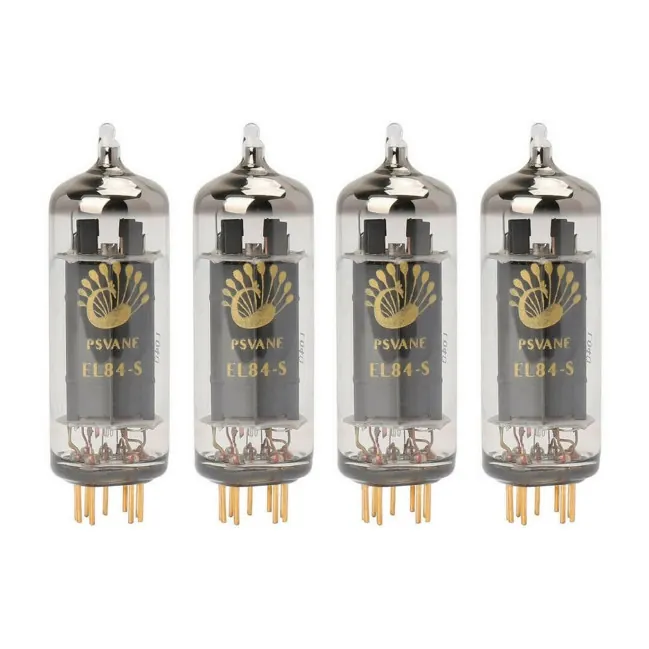

PSVANE EL84-S
Tubes Pentodes (Set x4 Appairés)
Ces tubes pentodes PSVane EL84-S sont des versions améliorées des EL84. Ils utilisent en effet des plaques plus longues, de meilleurs matériaux et des contacts plaqués Or, favorisant d’excellentes performances sonores. Ceux-ci sont livrés appairés par 4.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Tubes |
| Type de tubes | Pentodes |
| Nombre de pins | 9 |
| Plaquage des contacts | Or |
| Dimensions | 77 x Ø23mm |
| Longueur des pins | 7mm |
| Mesures | |
|---|---|
| UH | 6.3V |
| IH | 0.76A |
| Capacitance inter-électrodes | Capacitance d’entrée : 10.8pF Capacitance de sortie : 6.5pF Capacitance de transfert : 0.5pF |
| Ua | 256V |
| Ug2 | 256V |
| Rk | 120Ω |
| Ia | 48mA |
| Ig2 | 7mA |
| Gm | ≥ 9mA/V |
| ug1-g2 | 19 |
| ri | 38kΩ |
| Valeurs limites | |
|---|---|
| Tension anode | 500V |
| Puissance de dissipation de l’anode | 12W |
| Tension grille 2 | 300V |
| Puissance de dissipation grille 2 | 2W |
| Courant cathode | 65mA |
| Tension grille 1 | 100V |
| Tension entre cathodes du filament (pk) | ±100V |
| Résistance grille 1 | Bias : 1MΩ Bias fixe : 0.3MΩ |
| Valeurs d’utilisation recommandées (un tube, amplification Class A1) | |
|---|---|
| Ua | 250V |
| Ug2 | 250V |
| Ug1 | 7.3V |
| Rk | 135Ω |
| RL | 5.2kΩ |
| Ia(0) | 48mA |
| Ig2(0) | 5.5mA |
| Gm | 11.3mA/V |
| ri | 38kΩ |
| ug1-g2 | 19 |
