Présentation et fonctionnalités :

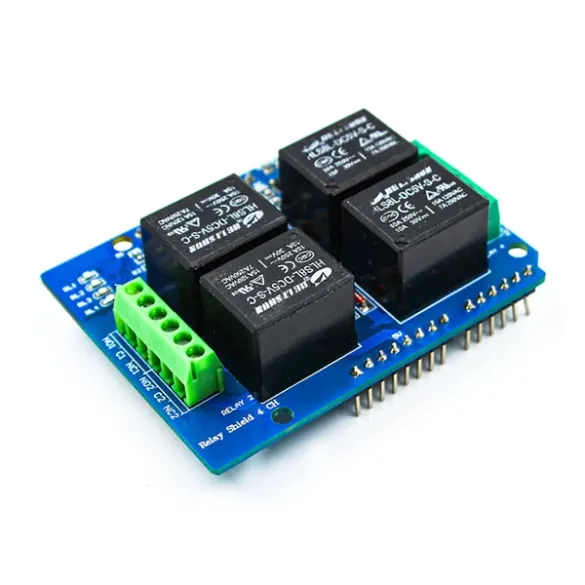

Shield à 4 relais permettant de commuter 4 charges 7 A/230 Vac ou 10 A/30 Vcc à partir d’une carte compatible Arduino.
Ce module est compatible avec les niveaux logiques 3,3 et 5 V pour une utilisation avec une grande variété de microcontrôleurs : ATmega328, ESP32, RP2040, etc.
Programmation et communication :
Des exemples de codes Arduino et MicroPython sont disponibles pour les cartes compatibles Arduino Uno, Ardi32 et ArdiPi, voir le Github du fabricant.
Connectique :
Les E/S des relais (NO, NC et COM) sont accessibles sur des borniers à vis. Des LEDs donnent l’état de chaque relais.
Ce shield s’enfiche dans les rangées de connecteurs des cartes compatibles Uno.
Exemple d’application :
Commutation de charges importantes via un microcontrôleur : moteurs, éclairage, etc.
Caractéristiques :
- Alimentation : via le microcontrôleur
- Niveau logiques : 3,3 ou 5 Vcc
- Sorties : 4 contacts RT
- Pouvoir de coupure : 10 A/30 Vcc ou 7 A/230 Vac
- Durée de vie : 100000 cycles
- Dimensions : 69 x 53 x 28 mm
Référence SB Components : Ardi Relay Shield For Arduino Uno SKU27194
