Description

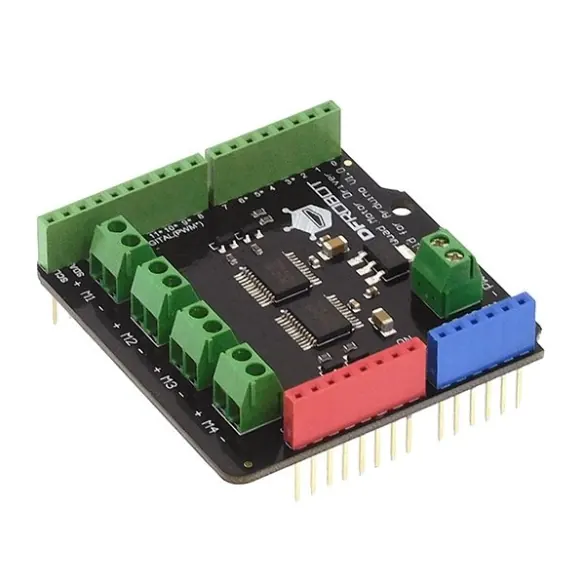

Le module DRI0039 de DFRobot est un shield compatible Arduino permettant de contrôler 4 moteurs CC jusqu’à 1,2 A. Il est basé sur deux TB6612FNG permettant le contrôle de la vitesse et du sens des moteurs à partir de 8 sorties microcontrôleur.
Il utilise les broches 3, 4, 5, 6, 7, 8, 11 et 12 pour commander les quatre moteurs.
Alimentation:
– partie logique: 2,7 à 5,5 Vcc (via Arduino ou compatible)
– partie moteur: 2,5 à 13,5 Vcc (alimentation externe à raccorder sur bornier)
Courant maxi: 1,2 A par canal (3,2 A en pointe)
Température de service: -20 à 85 °C
Dimensions; 53 x 52 mm
Poids: 24 g
Référence DFRobot: DRI0039
Le module DRI0039 de DFRobot est un shield compatible Arduino permettant de contrôler 4 moteurs CC jusqu’à 1,2 A. Il est basé sur deux TB6612FNG permettant le contrôle de la vitesse et du sens des moteurs à partir de 8 sorties microcontrôleur.
Il utilise les broches 3, 4, 5, 6, 7, 8, 11 et 12 pour commander les quatre moteurs.
Alimentation:
– partie logique: 2,7 à 5,5 Vcc (via Arduino ou compatible)
– partie moteur: 2,5 à 13,5 Vcc (alimentation externe à raccorder sur bornier)
Courant maxi: 1,2 A par canal (3,2 A en pointe)
Température de service: -20 à 85 °C
Dimensions; 53 x 52 mm
Poids: 24 g
Référence DFRobot: DRI0039
