SONIC IMAGERY LABS 252AP AOP Discret

Description

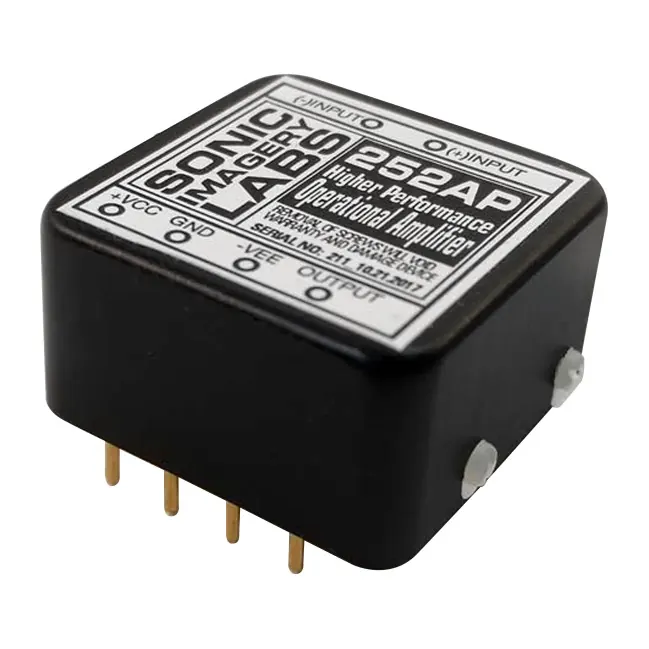

Sonic Imagery Labs 252AP AOP Discret Haute Performance DIP2520/990 (Unité)

Le modèle 252AP de Sonic Imagery Labs est un amplificateur opérationnel (AOP) discret de haute performance, conçu pour les applications audio professionnelles et les domaines ou un bruit ultra faible et une faible distorsion sont requis. Le 252AP est particulièrement adapté aux circuits ayant une impédance de source moyenne à élevée et aux transformateurs d’entrée de microphone ayant un rapport de transformation élevé (> 1:4).

Le 252AP est une réingénierie moderne de l’AOP discret classique 2520.Il a été conçu comme un modèle de remplacement amélioré et plus performant, avec une attention particulière pour les performances supérieures en courant alternatif et en courant continu. Les brochages sont conformes au boîtier 2520/990, ce qui permet un remplacement direct.

La conception SMT entièrement discrète est similaire à la topologie de base de l’API2520, mais a été repensée pour utiliser deux paires de transistors d’entrée différentielles ultra-précises et parfaitement appairées, spécialement conçues pour répondre aux exigences des systèmes audio à très faible bruit et à THD ultra-faible. Ces transistors sont spécifiquement sélectionnés par Sonic Imagery Labs pour répondre aux spécifications en matière de bruit, Vos, Ic et Vbe définis par la marque.

Les performances en courant continu sont nettement supérieures à celles des modèles analogues. Avec une tension d’offset meilleure que ±35uV (à Av1) et une fuite d’entrée inférieure à < 30nA, le modèle 252AP est parfaitement adapté aux applications audio à couplage DC dans lesquelles les erreurs d'offset de sortie ne peuvent être tolérées.

En plus de l’étage d’entrée amélioré, et contrairement aux AOP API2520 originaux, le Sonic Imagery Labs 252AP utilise des sources de courant indépendantes de l’alimentation, précises et stables en température. Les sources de courant indépendantes de l’alimentation permettent à la polarisation de l’entrée et de l’étage VAS différentiel à paire appairée de rester bloquée au point de fonctionnement optimal, quelle que soit la tension d’alimentation.

Une autre caractéristique que l’on ne retrouve pas dans le modèle API2520 original est l’ajout de paires appairées de charges actives de courant qui donne à l’entrée différentielle du 252AP et à l’étage VAS ses performances exceptionnelles (PSRR) en matière de rapport de réjection du bruit de l’alimentation.

Le Sonic Imagery Labs 252AP peut fonctionner avec des alimentations de ±10V à ±25V. Le circuit de l’étage d’entrée redessiné offre une réjection de mode commun exceptionnelle et maintient un faible courant de polarisation d’entrée sur sa large plage de tension d’entrée, minimisant ainsi la distorsion. Le 252AP est sable à gain unitaire et offre un comportement dynamique exceptionnel sur une large gamme de conditions de charge.

Les dissipateurs thermiques intégrés des transistors de puissance, associés à un boîtier en aluminium anodisé, permettent au Sonic Imagery Labs 252AP de fonctionner dans une large zone de sécurité (SOA) et de ne pas souffrir de la chute Beta lors de l’utilisation de charges lourdes. Chaque amplificateur est entièrement testé individuellement et répond ou dépasse les spécifications publiées.

Caractéristiques techniques
