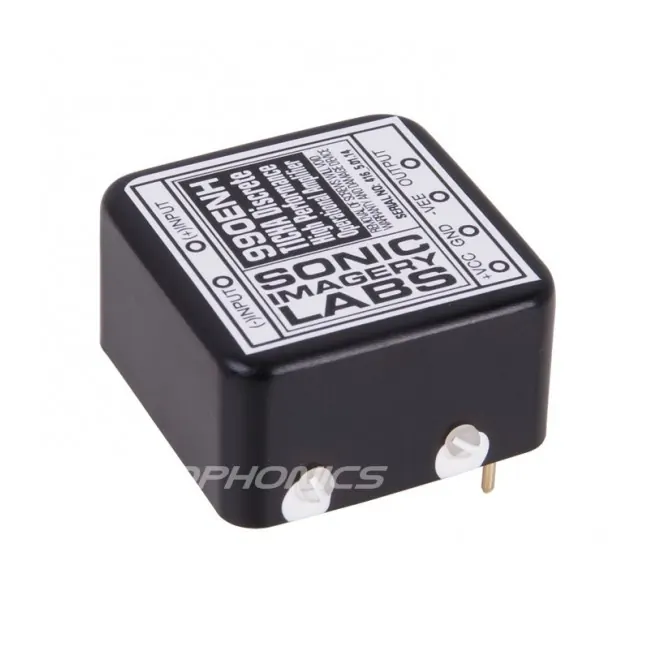

Sonic Imagery Labs 990ENH-TICHA AOP Discret Haute Performance DIP2520/990 (Unité)
Le modèle 990ENH-TICHA de Sonic Imagery Labs est un amplificateur opérationnel (AOP) discret de haute performance, conçu pour les applications audio professionnelles et les domaines ou un bruit ultra faible, une faible distorsion et un fonctionnement non coloré très linéaire sont requis. Ce modèle a été conçu pour remplacer les amplificateurs Jensen JE990, Automated Processes Inc API-2520, John Hardy Co 990A-990C, FiveFish Studios DOA Series, Seventh Circle Audio SC10, SC25, SC99 et Avec Audio 1122. Les brochages sont conformes au boîtier 2520/990, ce qui permet un remplacement direct.
La conception SMT entièrement discrète est similaire à la topologie de base du JE990, mais a été entièrement repensée pour utiliser une paire de transistors différentiels appairés extrêmement précis afin de répondre aux exigences des systèmes audio à très faible bruit et THD et à haute linéarité, le tout sans coloration sonore. En plus de l’étage d’entrée amélioré, le 990ENH-TICHA utilise des sources de courant indépendantes de l’alimentation de haute précision et stables en température. Les sources de courant indépendantes de l’alimentation permettent à la polarisation de rester bloquée au point de fonctionnement optimal, quelle que soit la tension d’alimentation. L’étage de sortie classe A à faible distorsion peut lui absorber ou fournir 250mA, ce qui permet à ce module de piloter facilement des transformateurs.
Les dissipateurs thermiques intégrés des transistors de puissance, associés à un boîtier en aluminium anodisé, permettent au Sonic Imagery Labs 990ENH-TICHA de fonctionner dans une large zone de sécurité (SOA) et de ne pas souffrir de la chute Beta lors de l’utilisation de charges lourdes. Chaque amplificateur est entièrement testé individuellement et répond ou dépasse les spécifications publiées.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | AOP |
| THD+N | 0.00045% @ Rl=600Ω, gain unitaire, 1kHz 0.0003% @ Rl=600Ω, gain inversé 20dB, 1kHz 0.00034% @ Rl=600Ω, gain non-inversé 20dB, 1kHz |
| Bruit | 0.890pV/rtHz typ. |
| Courant de sortie | 250mA @ 75Ω |
| Niveau de sortie | +26dBu @ 600Ω |
| Plage de tension d’alimentation | ±10V à ±24V |
| Tension d’offset d’entrée (Vos) @ Rs=0Ω, Av=unitaire | Typ : 0.22mV Max : 0.45mV |
| Courant d’offset d’entrée (Ios) | Typ : 1nA Max : 8nA |
| Courant bias d’entrée (Ib) | Min : 0.8uA Typ : 10uA Max : 50uA |
| Gain en tension (boucle ouverte) (Avol) @ -3dB, 43Hz | Min : 118dB Typ : 120dB Max : 122.5dB |
| Variation de tension de sortie (Vom) @ Vs=±24V, Rl=600Ω, Av=10 | Min : 41Vpp Typ : 42Vpp |
| Variation de tension de sortie (Vom) @ Vs=±24V, Rl=75Ω, Av=10 | Min : 38Vpp Typ : 38.5Vpp |
| Plage du mode commun d’entrée (Vcm) @ Rl=600Ω | Min : ±12V Typ : ±12.5V |
| Ratio de réjection du mode commun (CMRR) | Min : 80dB Typ : 100dB |
| Ratio de réjection de l’alimentation (PSRR) | Min : 88dB Typ : 104dB |
| Courant d’alimentation (Iq) @ Vo=0, entrées GND, Vcc=24V | Min : 17mA Typ : 18mA Max : 19.8mA |
| Courant d’alimentation (Iq) @ Vo=0, entrées GND, Vee=24V | Min : 23mA Typ : 25mA Max : 26.5mA |
| Vitesse de balayage (SR) @ Rl=600Ω | Min : 18V/uS Typ : 19V/uS Max : 20V/uS |
| Vitesse de balayage (SR) @ Rl=75Ω | Min : 17V/uS Typ : 18V/uS Max : 19V/uS |
Sonic Imagery Labs 990ENH-TICHA AOP Discret Haute Performance DIP2520/990 (Unité)
Le modèle 990ENH-TICHA de Sonic Imagery Labs est un amplificateur opérationnel (AOP) discret de haute performance, conçu pour les applications audio professionnelles et les domaines ou un bruit ultra faible, une faible distorsion et un fonctionnement non coloré très linéaire sont requis. Ce modèle a été conçu pour remplacer les amplificateurs Jensen JE990, Automated Processes Inc API-2520, John Hardy Co 990A-990C, FiveFish Studios DOA Series, Seventh Circle Audio SC10, SC25, SC99 et Avec Audio 1122. Les brochages sont conformes au boîtier 2520/990, ce qui permet un remplacement direct.
La conception SMT entièrement discrète est similaire à la topologie de base du JE990, mais a été entièrement repensée pour utiliser une paire de transistors différentiels appairés extrêmement précis afin de répondre aux exigences des systèmes audio à très faible bruit et THD et à haute linéarité, le tout sans coloration sonore. En plus de l’étage d’entrée amélioré, le 990ENH-TICHA utilise des sources de courant indépendantes de l’alimentation de haute précision et stables en température. Les sources de courant indépendantes de l’alimentation permettent à la polarisation de rester bloquée au point de fonctionnement optimal, quelle que soit la tension d’alimentation. L’étage de sortie classe A à faible distorsion peut lui absorber ou fournir 250mA, ce qui permet à ce module de piloter facilement des transformateurs.
Les dissipateurs thermiques intégrés des transistors de puissance, associés à un boîtier en aluminium anodisé, permettent au Sonic Imagery Labs 990ENH-TICHA de fonctionner dans une large zone de sécurité (SOA) et de ne pas souffrir de la chute Beta lors de l’utilisation de charges lourdes. Chaque amplificateur est entièrement testé individuellement et répond ou dépasse les spécifications publiées.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | AOP |
| THD+N | 0.00045% @ Rl=600Ω, gain unitaire, 1kHz 0.0003% @ Rl=600Ω, gain inversé 20dB, 1kHz 0.00034% @ Rl=600Ω, gain non-inversé 20dB, 1kHz |
| Bruit | 0.890pV/rtHz typ. |
| Courant de sortie | 250mA @ 75Ω |
| Niveau de sortie | +26dBu @ 600Ω |
| Plage de tension d’alimentation | ±10V à ±24V |
| Tension d’offset d’entrée (Vos) @ Rs=0Ω, Av=unitaire | Typ : 0.22mV Max : 0.45mV |
| Courant d’offset d’entrée (Ios) | Typ : 1nA Max : 8nA |
| Courant bias d’entrée (Ib) | Min : 0.8uA Typ : 10uA Max : 50uA |
| Gain en tension (boucle ouverte) (Avol) @ -3dB, 43Hz | Min : 118dB Typ : 120dB Max : 122.5dB |
| Variation de tension de sortie (Vom) @ Vs=±24V, Rl=600Ω, Av=10 | Min : 41Vpp Typ : 42Vpp |
| Variation de tension de sortie (Vom) @ Vs=±24V, Rl=75Ω, Av=10 | Min : 38Vpp Typ : 38.5Vpp |
| Plage du mode commun d’entrée (Vcm) @ Rl=600Ω | Min : ±12V Typ : ±12.5V |
| Ratio de réjection du mode commun (CMRR) | Min : 80dB Typ : 100dB |
| Ratio de réjection de l’alimentation (PSRR) | Min : 88dB Typ : 104dB |
| Courant d’alimentation (Iq) @ Vo=0, entrées GND, Vcc=24V | Min : 17mA Typ : 18mA Max : 19.8mA |
| Courant d’alimentation (Iq) @ Vo=0, entrées GND, Vee=24V | Min : 23mA Typ : 25mA Max : 26.5mA |
| Vitesse de balayage (SR) @ Rl=600Ω | Min : 18V/uS Typ : 19V/uS Max : 20V/uS |
| Vitesse de balayage (SR) @ Rl=75Ω | Min : 17V/uS Typ : 18V/uS Max : 19V/uS |
