Description

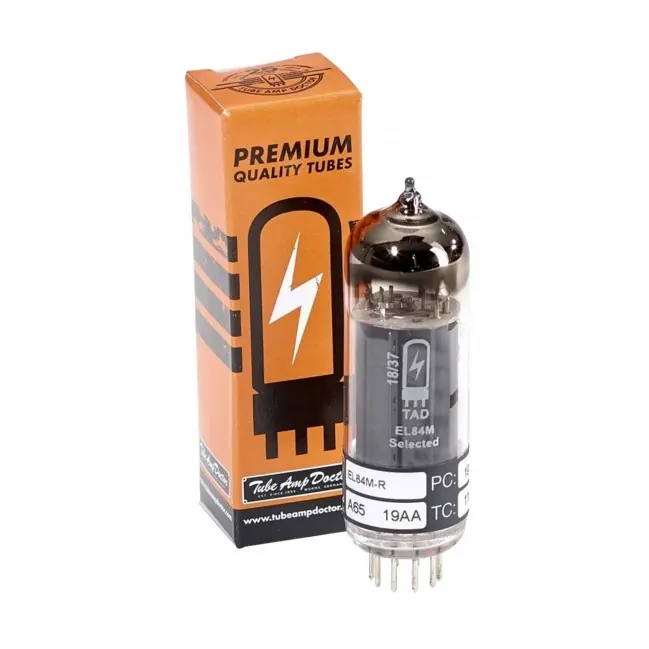

TAD EL84-M
Tube de Puissance Pentode
Le tube pentode TAD EL84-M offre une conception robuste et assure des médiums puissants ainsi que des graves bien définis. Durable, il offre une durée de vie jusqu’à 10000 heures d’utilisation.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Tube |
| Type de tube | Pentode |
| Nombre de pins | 9 |
| Dimensions | Ø22.5 x 79mm |
| Caractéristiques électriques | ||
|---|---|---|
| Tension de chauffe (AC ou DC) | Min : 5.9V Nom : 6.3V 6.9V |
|
| Courant de chauffe | 0.78A | |
| Cathode | Unipotentielle | |
| Potentiel cathode à heater max. | 100V | |
| Capacitances inter-électrode directes max | Grille 1 à cathode | 11.5pF |
| Grille 1 à plaque | 0.6pF | |
| Plaque à cathode | 8.5pF | |
| Grille 1 à heater | 0.2pF |
| Valeurs max | |
|---|---|
| Tension plaque DC | 420V |
| Tension grille 2 DC (écran) positive | 320V |
| Tension grille 1 (contrôle) | -100V |
| Courant cathode DC | 60mA |
| Dissipation plaque | 12W |
| Dissipation grille 2 DC (écran) | 2W |
| Résistance grille 1 bias fixe | < 300kΩ |
| Résistance grille 1 bias auto | < 300kΩ |
TAD EL84-M
Tube de Puissance Pentode
Le tube pentode TAD EL84-M offre une conception robuste et assure des médiums puissants ainsi que des graves bien définis. Durable, il offre une durée de vie jusqu’à 10000 heures d’utilisation.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Tube |
| Type de tube | Pentode |
| Nombre de pins | 9 |
| Dimensions | Ø22.5 x 79mm |
| Caractéristiques électriques | ||
|---|---|---|
| Tension de chauffe (AC ou DC) | Min : 5.9V Nom : 6.3V 6.9V |
|
| Courant de chauffe | 0.78A | |
| Cathode | Unipotentielle | |
| Potentiel cathode à heater max. | 100V | |
| Capacitances inter-électrode directes max | Grille 1 à cathode | 11.5pF |
| Grille 1 à plaque | 0.6pF | |
| Plaque à cathode | 8.5pF | |
| Grille 1 à heater | 0.2pF |
| Valeurs max | |
|---|---|
| Tension plaque DC | 420V |
| Tension grille 2 DC (écran) positive | 320V |
| Tension grille 1 (contrôle) | -100V |
| Courant cathode DC | 60mA |
| Dissipation plaque | 12W |
| Dissipation grille 2 DC (écran) | 2W |
| Résistance grille 1 bias fixe | < 300kΩ |
| Résistance grille 1 bias auto | < 300kΩ |
