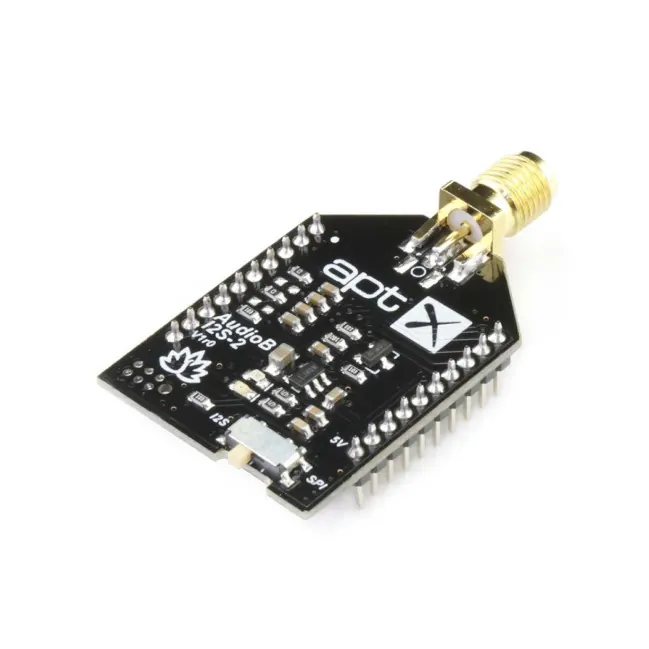

TinySine Audio-B I2S
Module récepteur bluetooth 4.2 I2S aptX SMA
Si vous souhaitez fabriquer un amplificateur Bluetooth avec sortie I2S simplement et pouvoir streamer votre musique depuis votre smartphone, alors le module de réception Bluetooth AudioB I2S de TinySine est un excellent choix. Il s’agît en effet d’un récepteur Bluetooth 4.2 stéréo basé sur une puce CSRA64215 avec une sortie I2S pour un transmission audio de qualité, permettant de supporter des taux d’échantillonage jusqu’à 16bit 48kHz. Le module dispose de deux séries de 10 pins, chaque pin étant espacé de 2mm des autres pour une intégration aisée dans votre projet. De plus, un port SMA vous permettra de connecter une antenne 2.4G pour une distance d’utilisation plus élevée.
Par ailleurs, la version 4.2 du Bluetooth vous permettra d’atteindre de très bons débits de transferts de données et le protocole aptX supporté par la puce assure à la fois une meilleur stabilité du signal et une meilleur synchronisation. Tout ceci contribue à offrir une bien meilleure restitution sonore.
Tableau de correspondance des pins du module
Schéma de montage
Caractéristiques techniques
| Spécifications | |
|---|---|
| Version Bluetooth | 4.2 |
| Protocoles supportés | aptX |
| Sortie | I2S (Left justified, délai 1bit) |
| Taux d’échantillonage | Jusqu’à 16bit 48kHz |
| Connecteur Antenne | SMA |
| Consommation | 5mA @ 5V |
| Profils Bluetooth supportés | HFP V1.6 HSP V1.2 A2DP V1.2 AVRCP V1.4 |
| Supporte les applications smartphone | – |
