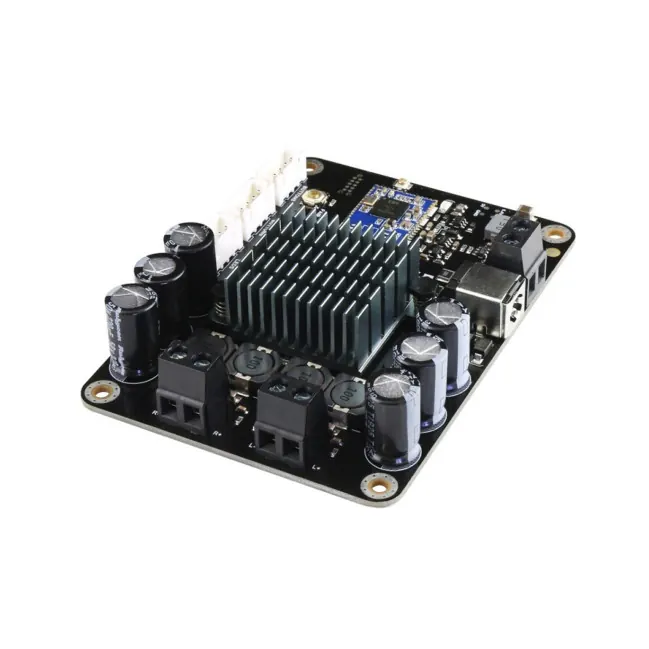

TinySine TSA2400

Module Amplificateur Class D TPA3116D2 Bluetooth 5.0 2x35W 4 Ohm

Le TSA2400 est un module amplificateur Bluetooth 5.0, pouvant délivrer une puissance de 2x35W sous 4Ω (1% THD+N). Il profite d’une architecture Class D basée sur une puce d’amplification TPA3116D2. Le point fort de ce module est sa capacité à s’appairer avec d’autres TSA2400. Il peut d’ailleurs sauvegarder les informations d’appairage, et il n’est donc pas nécessaire d’effectuer cette manipulation à chaque utilisation.

Dans le cas de l’utilisation d’un unique module TSA2400, celui-ci fonctionne alors comme un amplificateur Bluetooth classique. Il suffit d’allumer le TSA2400 et d’effectuer l’appairage avec le périphérique source, comme un smartphone par exemple. Le module apparaîtra alors sous la dénomination « TSA2400 ».

Boutons d’appairage :

• PAIR : Double clique pour entrer en mode appairage
• TX : Simple clique pour activer le mode émetteur
• RX : Simple clique pour activer le mode récepteur

Le TSA2400 dispose également de connecteurs permettant d’ajouter des boutons externes (non fournis) pour contrôler l’appairage et les modes de fonctionnement, ainsi que le volume et la lecture.

Un module fonctionne comme un amplificateur Bluetooth classique.

Plusieurs modules peuvent fonctionner ensemble.

Guide d’utilisation

Module maître :

1. Alimentez le module TSA2400. Une LED bleue clignote lentement.
2. Appuyez deux fois sur le bouton PAIR pour activer le mode d’appairage du TSA2400. La LED bleue clignote rapidement.
3. Votre smartphone devrait maintenant pouvoir détecter le module sous la dénomination « TSA2400 ».
4. Il suffit maintenant de lancer la lecture sur votre périphérique source.
5. Pour utiliser plusieurs TSA2400 ensembles, activez le mode émetteur en appuyant sur le bouton TX

Module esclave :

1. Alimentez un autre module TSA2400. Une LED bleue clignote lentement.
2. Assurez-vous que le module maître est bien en fonctionnement et que le mode émetteur (TX) est activé. Sur le module esclave, appuyez sur le bouton RX pour le passer en mode réception. Le module esclave effectue une recherche automatique du module maître.
3. Appuyez deux fois sur le bouton TX du module maître. Celui-ci effectuera une recherche automatique du module esclave. Les modules maître et esclave devraient maintenant être connectés.
4. Le module esclave dispose maintenant d’un signal en sortie.
5. Pour ajouter un nouveau module esclave au système, répétez les opérations précédentes.
6. Pour sortir un module esclave du système, appuyez sur le bouton TX de celui-ci.

Caractéristiques techniques
