Description

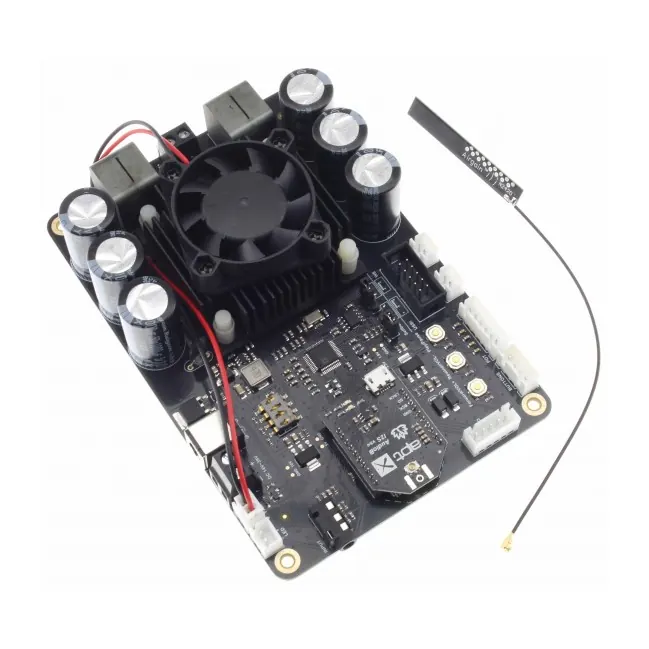

TinySine TSA7551B
Amplificateur Mono TDA7498E DSP ADAU1701 Bluetooth 5.0 TWS aptX 170W 3 Ohm
Le TinySine TSA7551B est un module d’amplification mono intégrant une connectivité Bluetooth 5.1 et un DSP. Son étage d’amplification à haut rendement basée sur une puce TDA7498E lui permet de développer une puissance d’environs 170W sous 3Ω (36V, THD=1%). La réception Bluetooth est elle confiée à un module AudioB Plus supportant le codec haute résolution aptX pour une restitution sonore de qualité en sans-fil. La fonction TWS est également supportée, permettant d’associer entre eux deux modules pour diffuser un flux audio simultanément vers ceux-ci.
La gestion DSP du module utilise de son côté une puce ADAU1701. Que ce soit en entrée Bluetooth ou jack 3.5mm stéréo, les canaux gauche et droit sont mixés grâce au DSP. Ce dernier permet par ailleurs d’ajuster le niveau de gain, des graves, des médiums et des aigus et un port de débogage pour Sigma Studio est également disponible. La programmation du module peut se faire à l’aide du programmateur USBi Tinysine (vendu séparément) afin d’accéder à de plus nombreuses fonctions comme l’égalisation, le crossover, l’amélioration des basses, le traitement dynamique multibande, la compensation du retard, etc…
Le module TinySine TSA7551B embarque un système de refroidissement intelligent avec un ventilateur ne fonctionnant qu’en cas de surchauffe de la carte afin de limiter le bruit. L’alimentation du module peut se faire sur une large plage de tension, de 14V à 39V DC.
| 1 | Connecteur LED externe |
| 2 / 3 | Entrées alimentation DC |
| 4 | Entrée Jack 3.5mm |
| 5 | Entrée / Sortie DSP |
| 6 | Connecteur panneau contrôle externe |
| 7 | Connecteur potentiomètre |
| 8 | Port programmation DSP |
| 9 | Sortie audio(spk out) |
| 10 | Sortie audio (analog out) |
| 11 | Connecteur MUTE |
| 12 | Module de réception Bluetooth Audio B Plus |
| 13 | ADAU1701 |
Fonctionnement du module
Connecteur pour panneau de contrôle externe :
Le module intègre 3 boutons pouvant contrôler le volume et la lecture. Il est également possible de brancher des boutons externes en utilisant le port de contrôle dédié.
Pinout (se référer à la sérigraphie à l’arrière de la carte) :
- P/P : Bouton lecture / pause
- VOL+ : Bouton augmentation du niveau de volume et avance rapide
- VOL- : Bouton diminution du volume et retour rapide
- 1.8V
Connecteur pour potentiomètre :
Le module intègre également un connecteur pour brancher des potentiomètres externes (5k ~ 20k) pour contrôler le volume, les agius, les médiums et les graves. Pour cela, il est nécessaire de mettre à jour au préalable le programme DSP. TinySine propose un kit composé de 4 potentiomètres (vendu séparément) prévu à cet effet.
- ADC0 : Volume principal
- ADC1 : Volume des graves
- ADC2 : Volume des médiums
- ADC3 : Volume des aigus
Port de programmation DSP :
Il est possible de charger un nouveau programme DSP en utilisant le programmateur DSP USBi JTAG de chez TinySine (vendu séparément).
Fonctionnement de deux modules en TWS :
Vous pouvez associer deux modules en TWS afin de mettre en place un système audio sans-fil stéréo.
- S1 : Appui long pendant 3s pour activer l’appairage. Appui long de 6s pour réinitialiser l’appairage.
- S1+S2 : Appui long 1s pour activer le mode TWS esclave.
- S1+S3 : Appui long 1s pour activer le mode TWS maître.
- S2+S3 : Appui long 1s pour désactiver la connexion TWS.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Module amplificateur |
| Type d’amplification | Class D |
| Puce d’amplification | TDA7498E |
| Canaux | 1 (mono) |
| Entrées | Bluetooth 5.1 1x Jack 3.5mm |
| Sortie | Bornier HP (bornier à vis) |
| Puissance | 220W @ 3Ω, 36V, THD 10% 170W @ 3Ω, 36V, THD 1% |
| Puce DSP | ADAU1701 |
| THD | 0.05% @ 1W |
| Réponse en fréquence @ ±3dB | 20Hz-20kHz @ 4Ω |
| Impédance d’entrée | 69kΩ |
| Protections | Surtensions Sous-tensions Surintensités Surchauffe |
| Seuil protection sous-tension | 8V |
| Impédance de charge minimum | 3Ω |
| Gain | Min : 23.8dB Typ : 29.8dB / 33.3dB Max : 35.8dB |
| Rendement | 85% |
| Codecs Bluetooth supportés | SBC, AAC, aptX, aptX LL |
| Général | |
|---|---|
| Tension d’alimentation | 14-39VDC |
| Dimensions | 135*92*35mm |
TinySine TSA7551B
Amplificateur Mono TDA7498E DSP ADAU1701 Bluetooth 5.0 TWS aptX 170W 3 Ohm
Le TinySine TSA7551B est un module d’amplification mono intégrant une connectivité Bluetooth 5.1 et un DSP. Son étage d’amplification à haut rendement basée sur une puce TDA7498E lui permet de développer une puissance d’environs 170W sous 3Ω (36V, THD=1%). La réception Bluetooth est elle confiée à un module AudioB Plus supportant le codec haute résolution aptX pour une restitution sonore de qualité en sans-fil. La fonction TWS est également supportée, permettant d’associer entre eux deux modules pour diffuser un flux audio simultanément vers ceux-ci.
La gestion DSP du module utilise de son côté une puce ADAU1701. Que ce soit en entrée Bluetooth ou jack 3.5mm stéréo, les canaux gauche et droit sont mixés grâce au DSP. Ce dernier permet par ailleurs d’ajuster le niveau de gain, des graves, des médiums et des aigus et un port de débogage pour Sigma Studio est également disponible. La programmation du module peut se faire à l’aide du programmateur USBi Tinysine (vendu séparément) afin d’accéder à de plus nombreuses fonctions comme l’égalisation, le crossover, l’amélioration des basses, le traitement dynamique multibande, la compensation du retard, etc…
Le module TinySine TSA7551B embarque un système de refroidissement intelligent avec un ventilateur ne fonctionnant qu’en cas de surchauffe de la carte afin de limiter le bruit. L’alimentation du module peut se faire sur une large plage de tension, de 14V à 39V DC.
| 1 | Connecteur LED externe |
| 2 / 3 | Entrées alimentation DC |
| 4 | Entrée Jack 3.5mm |
| 5 | Entrée / Sortie DSP |
| 6 | Connecteur panneau contrôle externe |
| 7 | Connecteur potentiomètre |
| 8 | Port programmation DSP |
| 9 | Sortie audio(spk out) |
| 10 | Sortie audio (analog out) |
| 11 | Connecteur MUTE |
| 12 | Module de réception Bluetooth Audio B Plus |
| 13 | ADAU1701 |
Fonctionnement du module
Connecteur pour panneau de contrôle externe :
Le module intègre 3 boutons pouvant contrôler le volume et la lecture. Il est également possible de brancher des boutons externes en utilisant le port de contrôle dédié.
Pinout (se référer à la sérigraphie à l’arrière de la carte) :
- P/P : Bouton lecture / pause
- VOL+ : Bouton augmentation du niveau de volume et avance rapide
- VOL- : Bouton diminution du volume et retour rapide
- 1.8V
Connecteur pour potentiomètre :
Le module intègre également un connecteur pour brancher des potentiomètres externes (5k ~ 20k) pour contrôler le volume, les agius, les médiums et les graves. Pour cela, il est nécessaire de mettre à jour au préalable le programme DSP. TinySine propose un kit composé de 4 potentiomètres (vendu séparément) prévu à cet effet.
- ADC0 : Volume principal
- ADC1 : Volume des graves
- ADC2 : Volume des médiums
- ADC3 : Volume des aigus
Port de programmation DSP :
Il est possible de charger un nouveau programme DSP en utilisant le programmateur DSP USBi JTAG de chez TinySine (vendu séparément).
Fonctionnement de deux modules en TWS :
Vous pouvez associer deux modules en TWS afin de mettre en place un système audio sans-fil stéréo.
- S1 : Appui long pendant 3s pour activer l’appairage. Appui long de 6s pour réinitialiser l’appairage.
- S1+S2 : Appui long 1s pour activer le mode TWS esclave.
- S1+S3 : Appui long 1s pour activer le mode TWS maître.
- S2+S3 : Appui long 1s pour désactiver la connexion TWS.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Module amplificateur |
| Type d’amplification | Class D |
| Puce d’amplification | TDA7498E |
| Canaux | 1 (mono) |
| Entrées | Bluetooth 5.1 1x Jack 3.5mm |
| Sortie | Bornier HP (bornier à vis) |
| Puissance | 220W @ 3Ω, 36V, THD 10% 170W @ 3Ω, 36V, THD 1% |
| Puce DSP | ADAU1701 |
| THD | 0.05% @ 1W |
| Réponse en fréquence @ ±3dB | 20Hz-20kHz @ 4Ω |
| Impédance d’entrée | 69kΩ |
| Protections | Surtensions Sous-tensions Surintensités Surchauffe |
| Seuil protection sous-tension | 8V |
| Impédance de charge minimum | 3Ω |
| Gain | Min : 23.8dB Typ : 29.8dB / 33.3dB Max : 35.8dB |
| Rendement | 85% |
| Codecs Bluetooth supportés | SBC, AAC, aptX, aptX LL |
| Général | |
|---|---|
| Tension d’alimentation | 14-39VDC |
| Dimensions | 135*92*35mm |
