Description

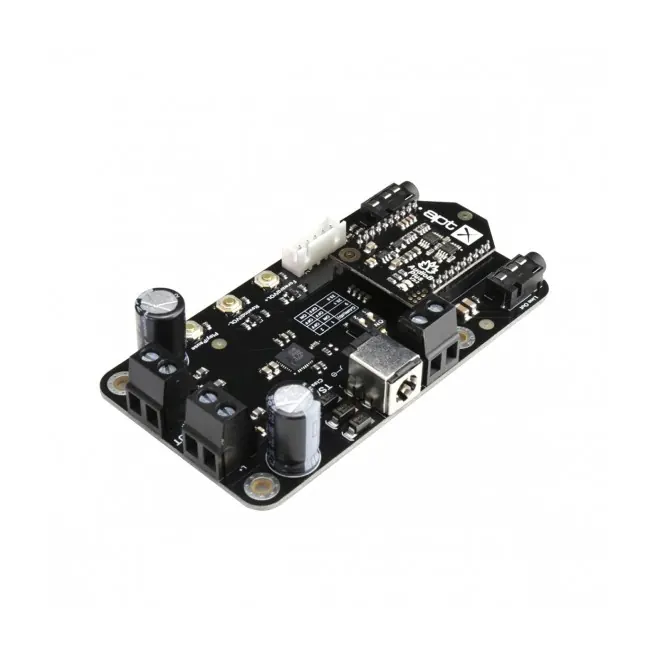

TinySine TSA9840B
Module Amplificateur Class D 2x20W MAX98400A Bluetooth aptX TWS
Le TSA9840B de TinySine est un petit module amplificateur Class D, basé sur une puce d’amplification MAX98400A, permettant de délivrer une puissance de 2x20W. Ce module pourra ainsi être utilisé pour alimenter deux enceintes passives 8Ω. Pour une utilisation plus pratique, le TSA9840B peut être associé aux contrôleurs de volume TSA1000 et TSA1020.
Le TSA9840B peut détecter automatiquement l’entrée audio. Le Bluetooth a une priorité plus élevée. Quand le Bluetooth est déconnecté ou en pause, l’amplificateur switch directement sur l’entrée Ligne
BVC = Bluetotoh Volum Control (Contrôle du volume de Bluetotoh)
Bluetooth TWS & aptX
La grande particularité de ce module amplificateur est l’intégration sur celui-ci d’un module AudioB Plus, lui permettant de devenir également un récepteur Bluetooth 4.2. Ce module AudioB Plus supporte les technologie aptX et TWS.
Le protocole aptX permettra d’obtenir une transmission Bluetooth bien plus stable et une meilleure synchronisation du signal. Un atout pour une utilisation audio et une restitution de qualité.
Le mode TWS lui vous permettra de streamer un signal audio à 2 amplificateurs TSA9840B en même temps. Ainsi, vous pourrez profiter d’une excellente amplification en mode Double Mono.
Appairage
Pour appairer votre périphérique Bluetooth au TSA9840B, activez le Bluetooth sur votre périphérique émetteur. Après une recherche, le module « TSA9840B » devrait apparaître dans la liste. Il vous suffit de le choisir pour commencer à streamer.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Puce d’amplification | MAX98400A |
| Puissance | Stéréo : 2x22W 8Ω THD+N = 10% Mono : 1x44W 4Ω THD+N = 10% |
| THD+N | P OUT=0.1W à P OUT/2, fIN = 20Hz – 20KHz, 8Ω : 0.03% P OUT/2, fIN = 1kHz, 8Ω |
| Réponse en fréquence | 20Hz – 22kHz @ 8Ω |
| Rendement | PO = 2x20W, PVDD = 12V, RL = 8Ω : 90% |
| Sensibilité d’entrée (RMS) | 620mV |
| Impédance d’entrée | 22KΩ |
| Version bluetooth | 4.2 |
| Protocoles bluetooth | aptX aotX Low Latency SBR AAC |
| Support TWS | Oui |
| Protections | Thermique et surcharges |
| Général | |
|---|---|
| Alimentation | DC 10V – 24V 3.5-5A Jack DC 5.5/2.5mm (non fourni) |
| Dimensions | 91 x 50x 19 mm |
