Description

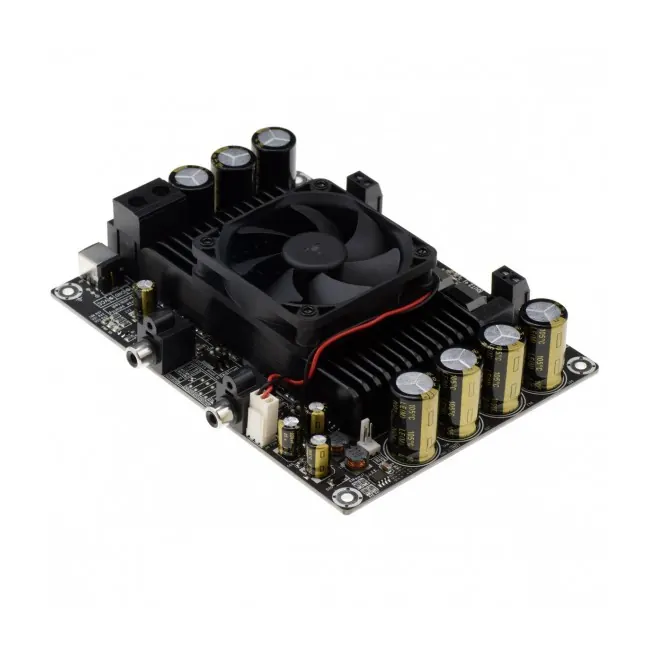

Wondom AA-AB32221
Module amplificateur stéréo Class D TAS5613 2x140W 4 Ohm
Le Wondom AA-AB32221 est un module amplificateur stéréo capable de délivrer une puissance de 2x140W sous 4Ω. Disposant d’une architecture Class D basée sur une puce d’amplification TAS5613, il atteint un rendement très élevé de 96% et une excellente qualité sonore avec une très faible distorsion et niveau de bruit. Son SNR est ainsi mesuré à 94dB et sont THD+N à 0.019% (@ 4Ω, 1W, 1kHz).
L’amplificateur est également surmonté d’un ventilateur et radiateur permettant de dissiper efficacement la chaleur émise par les composants. Il profite également d’un système de protection complet, contre les surchauffes ou les sur-intensités.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Module amplificateur |
| Canaux | Stéréo (2) |
| Puissance | 2x 150W @ 4Ω, 36VDC, THD+N 10% 2x 144W @ 4Ω, 36VDC, THD+N 1% |
| Entrée | 1x RCA Stéréo |
| Sortie | Sortie enceintes sur borniers à vis |
| Protections | Sur-intensités Surchauffes |
| Mesures | ||||
|---|---|---|---|---|
| Paramètre | Conditions | Min. | Typ. | Max. |
| Courant max | 300W @ 4Ω | – | 9A | – |
| Rendement | 150W @ 4Ω | 91% | – | 96% |
| Impédance de charge min | – | – | 3Ω | – |
| Fréquence de commutation | SD Floating | – | 394kHz | – |
| Température d’activation du ventilateur | – | – | 50°C | – |
| Gain | K1 ON, K2 ON | – | 20dB | – |
| K1 ON, K2 OFF | – | 26.8dB | – | |
| K1 OFF, K2 ON | – | 30.1dB | – | |
| K1 OFF, K2 OFF | – | 32.5dB | – | |
| Sensibilité d’entrée | 4Ω, 150W, 1kHz | – | 2.4V RMS | – |
| Impédance d’entrée | – | – | 10kΩ | – |
| Puissance de sortie | 4Ω, THD+N 1% | – | 144W | – |
| 4Ω, THD+N 10% | – | 150W | – | |
| Bande passante @ ±3dB | 4Ω | 20Hz | – | 20kHz |
| THD | 4Ω, 1W, 1kHz | – | 0.019% | – |
| 4Ω, 10W, 1kHz | – | 0.039% | – | |
| Niveau de bruit de sortie | A-Weighting, entrée connectée à GND | – | 206µV | – |
| SNR | 144W, 4Ω, THD+N 1% | – | 94dB | – |
| Général | |
|---|---|
| Tension d’alimentation | 25-36V |
| Dimensions | 152.4 x 114.3mm |
| Poids | 636g |
