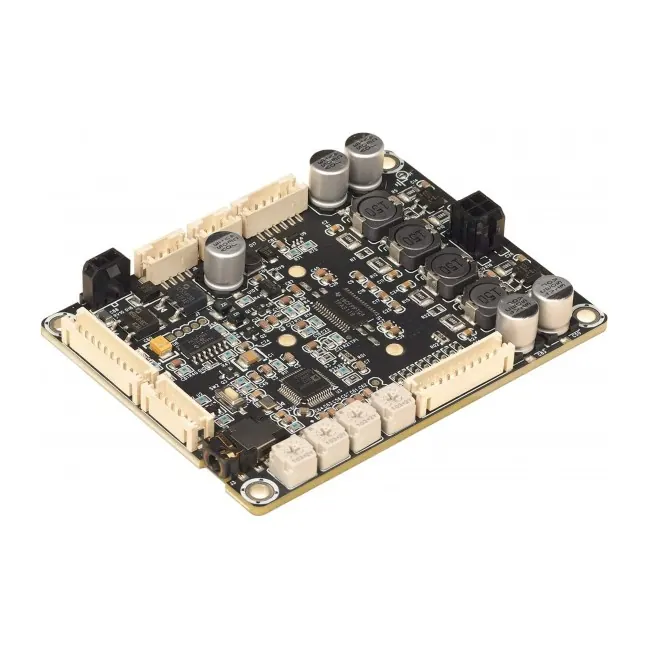

Wondom JAB3-160 AA-JA31211 Module Amplificateur Class D Mono avec DSP 1x60W 4 Ohm
Le Wondom JAB3-160 est un module amplificateur mono Class D tout-en-un basé sur une puce TPA3118 capable de développer une puissance de 60W sous 4Ω. Il intègre également un DSP haute performance ADAU1701 lui permettant d’être utilisé dans diverses applications audio DIY, commerciales et industrielles. Une fois connecté à un programmateur Wondom de la gamme ICP (vendu séparément), le JAB3 prend en charge la programmation via SigmaStudio ou le contrôle via une interface utilisateur PC.
Les modules JAB3 ont obtenu les certifications CE, FCC et RoHS, garantissant ainsi leur conformité à des normes rigoureuses en matière de sécurité, de performances et d’environnement. Ces certifications attestent de leur conformité aux réglementations européennes et américaines ainsi qu’aux restrictions relatives aux substances dangereuses, ce qui en fait des produits adaptés et fiables pour un large éventail d’applications.
Wondom JAB3-160 : DSP ADAU1701 intégré & Support SigmaStudio
Le DSP audio 28/56 bits entièrement programmable ADAU1701 d’Analog Devices, intégré au module, est performant dans diverses applications de traitement du signal. Ce traitement permet de compenser les limites réelles des haut-parleurs, des amplificateurs et des environnements d’écoute, offrant ainsi une amélioration spectaculaire de la qualité audio perçue.
Quatre potentiomètres sont intégrés au JAB3 pour permettre le contrôle matériel en temps réel de l’ensemble du système audio : volume, gain et filtres passe-haut/passe-bande.
Grâce au DSP ADAU1701 intégré, le JAB3 prend en charge plusieurs méthodes de contrôle. Le JAB3 est équipé de quatre potentiomètres intégrés, destinés au réglage du volume et de la fréquence. Une fois connecté à un programmateur de la série WONDOM ICP (vendu séparément), le JAB3 prend en charge la programmation via SigmaStudio. Une fois connecté au programmateur, le JAB3 prend en charge le contrôle via l’interface utilisateur PC.
L’interface de programmation UI Miumax est disponible gratuitement sur le site Wondom.
Wondom JAB3-160 : Audio haute qualité
Grâce à une conception minutieuse du circuit imprimé et au débugage rigoureux des ingénieurs, cette carte d’amplificateur audio Wondom JAB3-160 offre des performances audio exceptionnelles, avec un rapport signal/bruit (SNR) de 88dB et un taux de distorsion harmonique total plus bruit (THD+N) de seulement 0.03% à 4Ω, 1W, 200Hz.
Wondom JAB3-160 : Faible consommation, autonomie étendue
Le JAB3 intègre un système de gestion de l’alimentation et un système de détection du niveau du signal afin de réduire la consommation d’énergie. Wondom a défini un seuil pour la tension d’entrée du signal. Si aucun signal n’est détecté pendant 5 minutes, le JAB3 passe automatiquement en mode veille.
Ce module audio JAB3-160 ne consomme que 150mW en mode veille. Cette consommation d’énergie extrêmement faible garantit une longue autonomie de lecture, en particulier lorsque le JAB3-160 est alimenté par des modules sur batterie, ce qui constitue un avantage indéniable pour les enceintes Bluetooth portables.
Wondom JAB3-160 : Support alimentation par batterie
Une alimentation électrique de 10 à 26V DC est nécessaire pour alimenter le JAB3-160. Outre l’alimentation secteur, le JAB3 prend également en charge l’alimentation par batterie, ce qui améliore considérablement la portabilité et la flexibilité des systèmes audio (module d’alimentation sur batterie vendu séparément).
Veuillez noter que le JAB3 n’est pas équipé d’un circuit MPPT. Il ne peut donc pas être utilisé pour recharger des batteries. Si vous achetez uniquement le JAB3 et souhaitez disposer d’une alimentation par batterie portable, il est recommandé d’utiliser la carte de charge, de protection et d’équilibrage de batterie Wondom de la gamme BCPB (vendue séparément).
Wondom JAB3-160 : Installation facile
Grâce à ses quatre trous de fixation, ce module d’amplification est facile et pratique à installer et s’intègre rapidement dans n’importe quel meuble.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Module amplificateur |
| Nombre de canaux | Mono (1) |
| Type d’amplification | Class D |
| Entrée audio | 1x Jack 3.5mm (ou connecteur PCB) |
| Sortie audio | 1x Sortie casque Jack 3.5mm 1x Connecteur PCB |
| Puissance | 60W |
| Impédance | 4Ω |
| Rendement | 84% |
| 60W | |
| Puce d’amplification | TPA3118 |
| Puce DSP | ADAU1701 |
| Protection sous-tension | 10.4V |
| Gain amplificateur | 26dB @ 4Ω, 200Hz |
| Sensibilité d’entrée | 770mV |
| SNR | 88dB |
| THD+N | 0.03% |
| Impédance d’entrée | 10kΩ |
| Taux d’échantillonnages supportés | PCM jusqu’à 48kHz |
| Niveau de bruit de sortie | 240µV |
| Niveau de sortie max | 4.5dBu |
| Général | |
|---|---|
| Dimensions | 91.44 x 68.58mm |
| Tension d’alimentation | 12-26V DC |
| Package | 1x Wondom JAB3-160 AA-JA31211 1x Câble d’alimentation Molex 2 pôles 50cm 1x Câble HP Molex 4 pôles 50cm 1x Câble entrée Jack 3.5mm 50cm |
Wondom JAB3-160 AA-JA31211 Module Amplificateur Class D Mono avec DSP 1x60W 4 Ohm
Le Wondom JAB3-160 est un module amplificateur mono Class D tout-en-un basé sur une puce TPA3118 capable de développer une puissance de 60W sous 4Ω. Il intègre également un DSP haute performance ADAU1701 lui permettant d’être utilisé dans diverses applications audio DIY, commerciales et industrielles. Une fois connecté à un programmateur Wondom de la gamme ICP (vendu séparément), le JAB3 prend en charge la programmation via SigmaStudio ou le contrôle via une interface utilisateur PC.
Les modules JAB3 ont obtenu les certifications CE, FCC et RoHS, garantissant ainsi leur conformité à des normes rigoureuses en matière de sécurité, de performances et d’environnement. Ces certifications attestent de leur conformité aux réglementations européennes et américaines ainsi qu’aux restrictions relatives aux substances dangereuses, ce qui en fait des produits adaptés et fiables pour un large éventail d’applications.
Wondom JAB3-160 : DSP ADAU1701 intégré & Support SigmaStudio
Le DSP audio 28/56 bits entièrement programmable ADAU1701 d’Analog Devices, intégré au module, est performant dans diverses applications de traitement du signal. Ce traitement permet de compenser les limites réelles des haut-parleurs, des amplificateurs et des environnements d’écoute, offrant ainsi une amélioration spectaculaire de la qualité audio perçue.
Quatre potentiomètres sont intégrés au JAB3 pour permettre le contrôle matériel en temps réel de l’ensemble du système audio : volume, gain et filtres passe-haut/passe-bande.
Grâce au DSP ADAU1701 intégré, le JAB3 prend en charge plusieurs méthodes de contrôle. Le JAB3 est équipé de quatre potentiomètres intégrés, destinés au réglage du volume et de la fréquence. Une fois connecté à un programmateur de la série WONDOM ICP (vendu séparément), le JAB3 prend en charge la programmation via SigmaStudio. Une fois connecté au programmateur, le JAB3 prend en charge le contrôle via l’interface utilisateur PC.
L’interface de programmation UI Miumax est disponible gratuitement sur le site Wondom.
Wondom JAB3-160 : Audio haute qualité
Grâce à une conception minutieuse du circuit imprimé et au débugage rigoureux des ingénieurs, cette carte d’amplificateur audio Wondom JAB3-160 offre des performances audio exceptionnelles, avec un rapport signal/bruit (SNR) de 88dB et un taux de distorsion harmonique total plus bruit (THD+N) de seulement 0.03% à 4Ω, 1W, 200Hz.
Wondom JAB3-160 : Faible consommation, autonomie étendue
Le JAB3 intègre un système de gestion de l’alimentation et un système de détection du niveau du signal afin de réduire la consommation d’énergie. Wondom a défini un seuil pour la tension d’entrée du signal. Si aucun signal n’est détecté pendant 5 minutes, le JAB3 passe automatiquement en mode veille.
Ce module audio JAB3-160 ne consomme que 150mW en mode veille. Cette consommation d’énergie extrêmement faible garantit une longue autonomie de lecture, en particulier lorsque le JAB3-160 est alimenté par des modules sur batterie, ce qui constitue un avantage indéniable pour les enceintes Bluetooth portables.
Wondom JAB3-160 : Support alimentation par batterie
Une alimentation électrique de 10 à 26V DC est nécessaire pour alimenter le JAB3-160. Outre l’alimentation secteur, le JAB3 prend également en charge l’alimentation par batterie, ce qui améliore considérablement la portabilité et la flexibilité des systèmes audio (module d’alimentation sur batterie vendu séparément).
Veuillez noter que le JAB3 n’est pas équipé d’un circuit MPPT. Il ne peut donc pas être utilisé pour recharger des batteries. Si vous achetez uniquement le JAB3 et souhaitez disposer d’une alimentation par batterie portable, il est recommandé d’utiliser la carte de charge, de protection et d’équilibrage de batterie Wondom de la gamme BCPB (vendue séparément).
Wondom JAB3-160 : Installation facile
Grâce à ses quatre trous de fixation, ce module d’amplification est facile et pratique à installer et s’intègre rapidement dans n’importe quel meuble.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Module amplificateur |
| Nombre de canaux | Mono (1) |
| Type d’amplification | Class D |
| Entrée audio | 1x Jack 3.5mm (ou connecteur PCB) |
| Sortie audio | 1x Sortie casque Jack 3.5mm 1x Connecteur PCB |
| Puissance | 60W |
| Impédance | 4Ω |
| Rendement | 84% |
| 60W | |
| Puce d’amplification | TPA3118 |
| Puce DSP | ADAU1701 |
| Protection sous-tension | 10.4V |
| Gain amplificateur | 26dB @ 4Ω, 200Hz |
| Sensibilité d’entrée | 770mV |
| SNR | 88dB |
| THD+N | 0.03% |
| Impédance d’entrée | 10kΩ |
| Taux d’échantillonnages supportés | PCM jusqu’à 48kHz |
| Niveau de bruit de sortie | 240µV |
| Niveau de sortie max | 4.5dBu |
| Général | |
|---|---|
| Dimensions | 91.44 x 68.58mm |
| Tension d’alimentation | 12-26V DC |
| Package | 1x Wondom JAB3-160 AA-JA31211 1x Câble d’alimentation Molex 2 pôles 50cm 1x Câble HP Molex 4 pôles 50cm 1x Câble entrée Jack 3.5mm 50cm |
